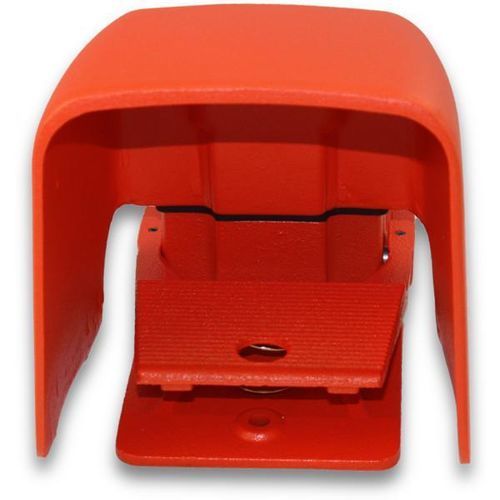

Interrupteur à pédale de commande 500-AHOX-5K

de freinà potentiomètreaction momentanée

Présentation
Potentiomètre à pédale momentanée doté d'un bouclier OX extra-surdimensionné pour le contrôle industriel de la vitesse. Élément linéaire 2 W disponible en 5 kΩ (sélectionnable). Conçu pour une utilisation au sol/pédale et en environnements sévères.

Données produit

• Modèle : 500-AHOX-5K — Prix : $387.80
• Type d'interrupteur : Linéaire, 2 Watt, 5 kΩ
• Action : Commande variable momentanée (pédale)
• Circuiterie : SPDT (Forme "C") avec 1 contact auxiliaire
• Entrée de câble : Passage de conduit fileté 3/4"-14 NPT (standard)
• Couleur boîtier : Orange d'alerte
• Matériau boîtier : Fonte
• Bouclier & protection : Bouclier extra-surdimensionné en aluminium coulé
• Connexions : Bornes à souder et cosses rapides
• Valeurs électriques : 15 A, 125–250 VAC ; 1/2 HP à 125–250 VAC
• Classements d'enveloppe : NEMA Type 1, 2, 4, 13 ; UL enclosure Type 1, 2, 4, 13 ; EN 60529 ; IP56 (IP68 sur demande)

Caractéristiques & avantages

• Boîtier robuste en fonte empêchant le déplacement lors de l'utilisation
• Joints : joint de couverture en néoprène, joints toriques sur l'arbre d'activation et vis de terre séparée pour étanchéité et mise à la terre
• Trois trous prévus pour fixation rigide au sol ou sur équipement
• Possibilité de spécifier la résistance maximale requise ; ajustable selon l'application

Matériaux

• Pédale et boîtier en fonte pour résistance et durabilité
• Bouclier protecteur en aluminium coulé
• Finition : peinture Orange d'alerte
• Entrée de conduit standard : 3/4"-14 N.P.T. filetée
• L'enfoncement de la pédale entraîne la rotation du potentiomètre de zéro à la résistance maximale sélectionnée
• La pédale est à rappel par ressort et revient à la position normale lorsque la pression est relâchée
• Contact auxiliaire optionnel : 15 A à 125–250 VAC
• L'interrupteur peut fonctionner au début de la course de la pédale ; jusqu'à trois interrupteurs SPDT peuvent être ajoutés et réglés pour fonctionner à n'importe quel point de la course
• Conçu pour une utilisation avec variateurs de vitesse ; disponible en valeurs linéaires 2 W sélectionnées

Options

• Entrée spéciale double 1/2"-14 N.P.T. et tailles métriques disponibles pour l'OEM sur commande spéciale
• Valeurs de potentiomètre disponibles : 5 000 Ω ou 10 000 Ω ; autres valeurs sur commande spéciale
• Modèles Hercules disponibles avec base et couvercles en aluminium coulé (sauf couvercle non blindé qui est en fonte grise)

Applications

• Plieuses
• Marqueurs de boîtes
• Freins
• Hacheurs
• Nettoyeurs
• Systèmes de fermeture
• Convoyeurs
• Sertisseuses
• Machines de tronçonnage pour tuyaux et tubes
• Coupeurs
• Machines de coupe
• Perceuses
• Tables de perçage
• Ateliers de fabrication
• Machines d'enlèvement de garniture
• Machines à plier
• Équipements de transformation alimentaire
• Systèmes de formage
• Broyeurs
• Meuleuses
• Laceuses
• Tours
• Ascenseurs
• Systèmes de marquage
• Équipements de manutention
• Microscopes
• Systèmes de commande de lancement de missiles
• Machines de moulage
• Nibblers (cisaille spéciale)
• Encocheuses
• Plateformes de forage pétrolier
• Plateformes
• Positionneurs
• Tours de potier
• Tireuses
• Équipements de poinçonnage
• Systèmes d'enroulement
• Riveteuses
• Rainureuses de rouleaux
• Routeurs
• Scies
• Scieries
• Broyeurs de déchets
• Équipements de nettoyage d'égouts
• Cisailles
• Machines à chaussures
• Déchiqueteuses
• Navette spatiale
• Machines de filature
• Agrafeuses
• Équipements chirurgicaux
• Tables
• Testeurs
• Fileteuses
• Machines à fileter
• Machines de coupe, perlage et formage
• Machines de perlage et formage
• Machines de formage d'extrémité de tube
• Dispositifs d'expansion de tube
• Centres tour-fraiseur
• Tourneurs
• Centres d'usinage
• Plateaux tournants
• Machines d'attachage et d'emballage
• Contrôle de tension
• Canons à eau
• Postes à souder
• Équipements d'enroulement
• Systèmes de trefilage

Caractéristiques / Spécifications techniques

• Modèle : 500-AHOX-5K
• Prix : $387.80
• Type d'interrupteur : Linéaire, 2 Watt, 5 kΩ
• Action : Commande variable momentanée
• Circuiterie : SPDT (Forme "C"), 1 auxiliaire
• Entrées de câble : Passage 3/4"-14 NPT fileté
• Couleur boîtier : Orange
• Matériau boîtier : Fonte
• Bouclier & protections : Bouclier extra-surdimensionné
• Connexions : Bornes à souder, cosses rapides
• Valeurs électriques : 15 A, 125–250 VAC ; 1/2 HP à 125–250 VAC
• Classements d'enveloppe : NEMA Type 1,2,4,13 ; UL enclosure Type 1,2,4,13 ; EN 60529 ; IP56 (IP68 sur demande)
