Interrupteur à pédale de commande 500-A2HO-5K

de freinà potentiomètremécanique

Présentations du produit

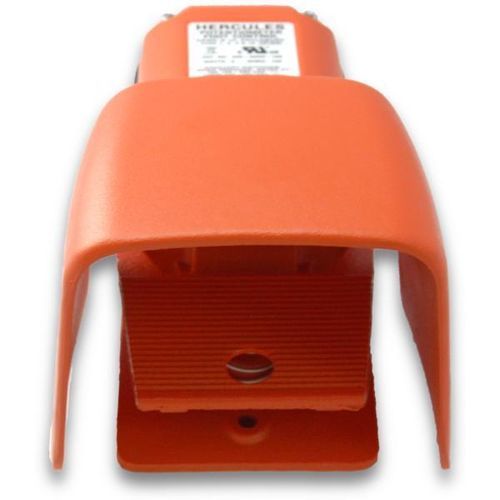

Hercules 500-A2HO-5K est un potentiomètre à pédale (treadle) à action momentanée, élément linéaire 2 W, valeur 5 kΩ. Il intègre une logique DPDT avec deux contacts auxiliaires, concept non-câblé et bouclier protecteur surdimensionné.

Tableau technique
Modèle : 500-A2HO-5K — Prix : $370.90
Type d'interrupteur : Potentiomètre linéaire, 2 W, 5 kΩ
Action : Commande variable momentanée (la pédale fait tourner le potentiomètre de zéro au maximum sélectionné)
Circuits : DPDT (Forme CC) avec 2 contacts auxiliaires ; jusqu'à 3 interrupteurs SPDT en option
Entrée de câble : Raccord fileté 3/4"-14 NPT (standard)
Couleur boîtier : Alert Orange
Matériau boîtier : Fonte
Bouclier : Bouclier en aluminium moulé surdimensionné
Connexions : Bornes à souder ou connexions rapides
Valeurs électriques : 15 A, 125–250 VAC ; 1/2 HP à 125–250 VAC

Enveloppe
NEMA Type 1, 2, 4, 13 ; UL enclosure Type 1, 2, 4, 13 ; Degré de protection EN 60529 ; IP56 standard, IP68 sur demande

Objectif
La conception O-shield assure une protection anti-goutte, anti-poussière, étanche et résistante aux huiles pour environnements industriels exigeants

Caractéristiques & Avantages

• Boîtier robuste en métal moulé apportant poids et stabilité pour empêcher le glissement pendant l'utilisation
• Joint de couverture en néoprène et joints toriques sur l'arbre d'activation ; vis de terre séparée pour la mise à la terre
• Trois trous de fixation pour montage rigide au sol ou sur équipement
• Spécifiez la valeur de résistance maximale adaptée à vos besoins

Matériaux

• Pédale et boîtier en fonte pour la résistance mécanique
• Bouclier surdimensionné en aluminium moulé pour protection accrue
• Peinture Alert Orange pour visibilité
• Entrée de conduit standard 3/4"-14 NPT
• Conçu pour entraînements moteurs à vitesse variable ; disponible en valeurs linéaires 2 W sélectionnées
• La pédale est à rappel par ressort et revient en position normale lorsqu'elle est relâchée ; enfoncer la pédale fait tourner le potentiomètre de zéro au maximum sélectionné
• Contact auxiliaire en option : 15 A, 125–250 VAC ; jusqu'à trois interrupteurs SPDT peuvent être ajoutés et réglés pour fonctionner à n'importe quel point de la course

Applications

• Plieuses
• Marqueuses de boîtes
• Freins
• Broyeurs
• Nettoyeurs
• Systèmes de fermeture
• Systèmes de convoyeurs
• Machines à sertir
• Machines de tronçonnage pour tuyaux et tubes
• Coupeuses
• Machines de coupe
• Machines à percer
• Tables de perçage
• Ateliers de fabrication
• Machines d'enlèvement de résidus
• Plieuses
• Équipements de transformation alimentaire
• Systèmes de formage
• Broyeurs
• Meuleuses
• Enfileuses
• Tours
• Levage
• Systèmes de marquage
• Manutentionnaires de matériaux
• Microscopes
• Systèmes de commande de lancement de missiles
• Machines de moulage
• Cisailles à entailler
• Massicots
• Forages pétroliers
• Plateformes
• Positionneurs
• Tours de potier
• Entraîneurs
• Équipements de poinçonnage
• Systèmes d'enroulement
• Riveteuses
• Formeuses de rainures
• Routeurs
• Scies
• Scieries
• Broyeurs de ferraille
• Équipements de nettoyage d'égouts
• Cisailles
• Machines à chaussures
• Broyeurs
• Navette spatiale
• Tours
• Agrafeuses
• Équipements chirurgicaux
• Tables
• Testeurs
• Machines à roder les filetages
• Machines à tarauder
• Machines de découpe et formage
• Machines de formage et emboutissage
• Machines de formage d'extrémité de tube
• Dispositifs d'expansion de tube
• Centres tournage-fraisage
• Toureurs
• Centres d'usinage
• Plateaux tournants
• Machines d'assemblage et de ligaturage
• Contrôle de tension
• Canons à eau
• Soudeuses
• Équipements d'enroulement
• Systèmes de tréfilage

Caractéristiques techniques

• Exemple de modèle : 500-A2HO-5K
• Type : Potentiomètre linéaire, 2 W
• Valeurs de résistance : 5 000 Ω (5 kΩ) et 10 000 Ω disponibles
• Action : Commande variable momentanée ; la pédale fait tourner le potentiomètre de zéro au maximum
• Circuits : DPDT (Forme CC) avec 2 contacts auxiliaires ; jusqu'à 3 SPDT en option
• Entrée câble : 3/4"-14 NPT (standard)
• Boîtier : Fonte, peint Alert Orange
• Bouclier : Aluminium moulé surdimensionné
• Étanchéité : Joint néoprène, joints toriques sur arbre, vis de terre séparée
• Montage : Trois trous pour fixation rigide
• Connexions : Bornes à souder ou connexions rapides
• Valeurs électriques : 15 A, 125–250 VAC ; 1/2 HP à 125–250 VAC
• Indice d'enveloppe : NEMA Type 1, 2, 4, 13 ; IP56 (IP68 sur demande)
