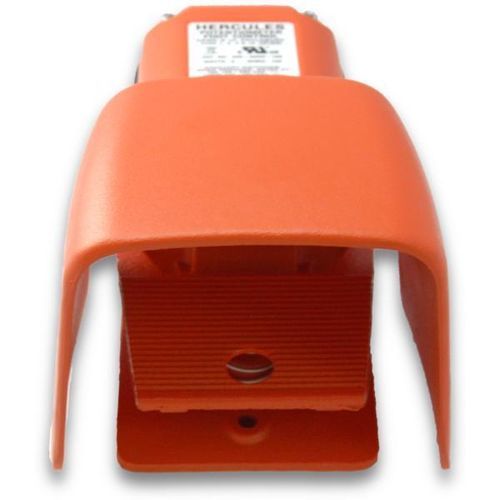

Interrupteur à pédale de commande 500-A2HO-10K

de freinà potentiomètreaction momentanée

Aperçu
Potentiomètre à commande au pied, action momentanée, conçu pour le contrôle industriel de moteurs à vitesse variable. Potentiomètre linéaire 10 kΩ standard dans un boîtier robuste en fonte avec bouclier surdimensionné en aluminium moulé (O-shield). Non câblé en standard ; contacts auxiliaires disponibles.

Modèle et prix
Modèle : 500-A2HO-10K — Prix (commandes US) : 370,90 $

Détails du produit

• Type d'interrupteur : potentiomètre linéaire, 2 W
• Valeur du potentiomètre : 10 kΩ (standard ; autres valeurs sur demande)
• Action : momentanée, contrôle variable — la pédale fait tourner le potentiomètre de zéro à la résistance maximale sélectionnée
• Circuiterie : DPDT (Form CC) — 2 contacts auxiliaires disponibles
• Entrée de câble : passage en conduit fileté 3/4"-14 NPT (standard) ; entrées doubles et métriques disponibles sur commande spéciale
• Couleur du boîtier : Alert Orange
• Matériau du boîtier : fonte
• Protections : bouclier surdimensionné en aluminium moulé (O-shield)
• Connexions : bornes à souder et connexions rapides disponibles
• Caractéristiques électriques : 15 A, 125–250 VAC ; 1/2 HP à 125–250 VAC

Enveloppe
Classement NEMA : Type 1, 2, 4, 13 ; conformité UL Type 1, 2, 4, 13 ; degré de protection EN 60529 : IP56 standard ; IP68 sur demande

Usage
La configuration O-shield assure une protection goutte-à-goutte, étanche à la poussière, étanche à l'eau et à l'huile, adaptée aux environnements industriels difficiles

Fonctionnalités & avantages

• Le boîtier en métal moulé offre une stabilité lors de l'utilisation au pied et empêche le glissement
• Joint d'étanchéité en néoprène et joints toriques sur l'arbre d'activation ; vis de mise à la terre séparée
• Trois trous de fixation pour montage rigide au sol ou sur l'équipement
• Possibilité de spécifier la résistance maximale pour un contrôle précis de la vitesse

Matériaux

• Pédale et boîtier : fonte pour haute résistance et durabilité
• Bouclier : aluminium moulé résistant
• Finition : peint Alert Orange
• Entrée conduit standard : 3/4"-14 N.P.T. fileté
• Conçu pour entraînements à vitesse variable ; disponible en valeurs linéaires 2 W sélectionnées
• La pédale est à rappel par ressort et revient en position normale lorsque la pression du pied est relâchée
• Contact auxiliaire : option SPDT/DPDT évalué à 15 A, 125–250 VAC
• L'actionnement de l'interrupteur peut être configuré pour se produire au début de la course de la pédale ; jusqu'à trois interrupteurs SPDT peuvent être ajoutés et réglés pour fonctionner à n'importe quel point de la course

Options

• Entrée spéciale double 1/2"-14 N.P.T. et tailles métriques disponibles pour les OEM sur commande spéciale
• Valeurs disponibles : 5 kΩ et 10 kΩ standard ; autres valeurs sur commande spéciale
• Modèles disponibles avec base et couvercles en aluminium moulé (sauf couvercle non blindé en fonte grise)

Applications

• Presse-plieuses
• Marqueurs de boîtes
• Freins
• Broyeurs/choppers
• Nettoyeurs
• Systèmes de fermeture
• Systèmes de convoyage
• Matrices de sertissage
• Machines de coupe pour tuyaux et tubes
• Coupeuses
• Machines de découpe
• Perceuses
• Tables de perçage
• Ateliers de fabrication
• Machines d'enlèvement de bourrage
• Plieuses
• Équipements de transformation alimentaire
• Systèmes de formage
• Meuleuses
• Machines à meuler
• Rapparateurs
• Tours
• Élévateurs
• Systèmes de marquage
• Manipulateurs de matériaux
• Microscopes
• Systèmes de commande de lancement de missiles
• Machines de moulage
• Cisailles à gorge
• Massicots
• Plateformes
• Positionneurs
• Tours de potier
• Tireuses
• Équipements de poinçonnage
• Systèmes d'enroulement
• Riveteuses
• Plieuses de rouleaux
• Routeurs
• Scies
• Scieries
• Broyons de déchets
• Équipements de nettoyage d'égouts
• Cisailles
• Machines à chaussures
• Broyeuses
• Systèmes spatiaux (space shuttle)
• Égreneuses
• Agrafeuses
• Équipements chirurgicaux
• Tables
• Testeurs
• Rouleuses
• Taraudeuses
• Machines de finition, emboutissage et formage
• Machines d'emboutissage et formage
• Machines de formage d'extrémités de tube
• Dispositifs d'expansion de tube
• Centres tour/fraiseuse
• Toureurs
• Centres d'usinage
• Plateaux tournants
• Machines d'assemblage et de ligaturage
• Contrôle de tension/voltage
• Canons à eau
• Soudeuses
• Équipements d'enroulement
• Systèmes de tréfilage

Caractéristiques / spécifications techniques

• Modèle : 500-A2HO-10K
• Prix (commandes US) : 370,90 $
• Type d'interrupteur : linéaire, 2 W
• Valeur du potentiomètre : 10 kΩ (valeur sélectionnée)
• Action : momentanée, contrôle variable
• Auxiliaire : 2 auxiliaires (DPDT / Form CC) disponibles
• Entrée de câble : 3/4"-14 NPT (standard) ; double et métrique disponibles sur commande spéciale
• Boîtier : fonte ; peint Alert Orange
• Bouclier : bouclier surdimensionné en aluminium moulé
• Montage : 3 trous pour montage rigide
• Connexions : borne à souder, connexion rapide
• Caractéristiques électriques : 15 A, 125–250 VAC ; 1/2 HP 125–250 VAC
• Indice de protection : NEMA 1, 2, 4, 13 ; IP56 (IP68 sur demande)
• Conçu pour entraînements à vitesse variable ; la pédale fait tourner le potentiomètre de zéro à la valeur maximale sélectionnée ; pédale à rappel par ressort
