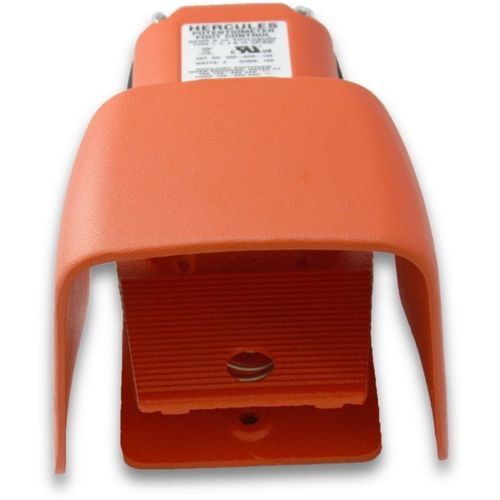

Interrupteur à pédale de commande 500-AHO-10K

de freinélectriqueà potentiomètre

Résumé
Potentiomètre pédalier étanche aux gouttes, à la poussière, à l'eau et à l'huile. Non câblé ; conçu pour un contrôle variable momentanée par pédale.

Boîtier
NEMA Type 1, 2, 4, 13 • Boîtier UL Type 1, 2, 4, 13 • Degré de protection EN 60529 • IP56 (IP68 sur demande).

Usage
Protection O Shield pour le mécanisme du potentiomètre et l'interface opérateur.

Fonctions & Avantages

• Platine et boîtier en fonte offrant stabilité pendant l'utilisation
• Joints en néoprène et bagues d'étanchéité sur l'arbre d'activation et vis de mise à la terre séparée pour une étanchéité et une mise à la terre fiables
• Trois trous pour fixation rigide au sol ou à l'équipement
• Précisez la résistance maximale souhaitée (valeurs standard disponibles)

Matériaux

• Platine et boîtier : fonte pour résistance et durabilité
• Protégé par un bouclier surdimensionné en aluminium moulé
• Peinture couleur Alert Orange
• Entrée de conduit fileté standard 3/4-14 NPT
• Conçu pour entraînements à vitesse variable ; disponible en valeurs linéaires 2 W sélectionnées
• En enfonçant la pédale, le potentiomètre tourne de zéro à la résistance maximale sélectionnée ; la pédale est à ressort et revient en position normale après relâchement
• Contact auxiliaire optionnel 15 A, 125–250 VAC ; le contact peut être ajouté et réglé ; le commutateur s'actionne au début de la course de la pédale ; jusqu'à trois interrupteurs SPDT peuvent être ajoutés et réglés

Options

• Entrée spéciale double 1/2-14 NPT et tailles métriques disponibles pour OEM sur commande
• Valeurs standard de potentiomètre : 5 000 Ω ou 10 000 Ω ; autres valeurs sur commande
• Modèles avec base et couvercles en aluminium moulé disponibles (sauf couvercle non blindé en fonte grise)

Applications

• Presse-bande
• Marqueuses de boîtes
• Freins
• Hacheurs
• Nettoyeurs
• Systèmes de fermeture
• Systèmes de convoyeurs
• Machines à sertir
• Machines de coupe pour tuyaux et tubes
• Découpeuses et machines de coupe
• Perceuses et tables de perçage
• Ateliers de fabrication
• Machines d'élimination de bourrage
• Plieuses
• Équipements de transformation alimentaire
• Systèmes de formage
• Meuleuses et rectifieuses
• Ouvreurs
• Tours
• Monte-charges et plates-formes
• Systèmes de marquage
• Manutentionnaires de matériaux
• Microscopes
• Systèmes de contrôle de lancement de missiles
• Machines de moulage
• Cisailleuses
• Encochage
• Plateformes de forage pétrolier
• Positionneurs
• Tours de potier
• Enrouleurs
• Machines à poinçonner
• Systèmes de rembobinage
• Riveteuses
• Profilateurs de rouleaux
• Routeurs
• Scies et scieries
• Broyantes de déchets
• Équipements de nettoyage des égouts
• Cisailles
• Machines à chaussures
• Brodeurs
• Applications spatiales (navette spatiale)
• Tours et centres d'usinage
• Machines d'assemblage et de regroupement
• Contrôle de tension
• Lances à eau
• Soudeuses
• Équipements d'enroulement
• Systèmes de tréfilage

Détails produit
500-AHO-10K
Type d'interrupteur : linéaire, 2 W 10K ohm
Action : contrôle variable momentané
Circuiterie : SPDT (Form C) avec contact auxiliaire optionnel
Entrée câble : entrée filetage 3/4-14 NPT (standard)
Couleur boîtier : Orange
Matériau boîtier : fonte
Bouclier : bouclier surdimensionné en aluminium moulé
Connexions : bornes à souder et cosses rapides
Caractéristiques électriques : 15 A, 125–250 VAC ; 1/2 HP à 125–250 VAC

Caractéristiques techniques

• Modèle : 500-AHO-10K
• Type d'interrupteur : linéaire, 2 W, 10K ohm
• Action : contrôle variable momentané
• Circuiterie : contact auxiliaire SPDT disponible (Form C)
• Entrée câble : 3/4-14 NPT (standard)
• Couleur boîtier : Orange
• Matériau boîtier : fonte
• Bouclier : aluminium moulé surdimensionné
• Connexions : borne à souder et cosse rapide
• Caractéristiques électriques : 15A, 125–250 VAC ; 1/2 HP à 125–250 VAC
• Degrés de protection : NEMA Type 1, 2, 4, 13 ; IP56 (IP68 sur demande)
