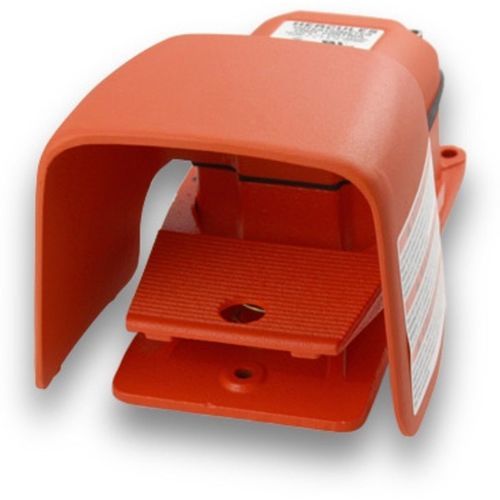

Interrupteur à pédale de commande 500-HO-5K

à potentiomètremécaniqueaction momentanée

Présentation
Action momentanée • 5 kΩ • Sans contact auxiliaire • Non câblé

Modèle / Prix
500-HO-5K • $350.70
Type d'interrupteur : Linéaire, 2 W 5 kΩ
Action : Contrôle variable à action momentanée
Schéma : Sans contact auxiliaire (contact auxiliaire en option)
Entrée de câble : Raccord fileté 3/4"-14 NPT (standard simple)
Couleur du boîtier : Orange (peinture Alert Orange)
Matériau du boîtier : Fonte
Protections : Capot surdimensionné ; protégé par un bouclier en aluminium moulé
Connexions : Bornes à souder
Valeurs électriques : 15A, 125-250 VAC ; 1/2 HP 125-250 VAC

Fonctionnalités et avantages

• Boîtier massif en métal moulé pour empêcher le déplacement de l'interrupteur lors de l'utilisation
• Joint de couvrement en néoprène, joints toriques sur l'arbre d'activation et vis de mise à la terre séparée pour une étanchéité et une mise à la terre fiables
• Trois trous prévus pour un montage rigide au sol ou sur l'équipement
• Possibilité de spécifier la résistance maximale souhaitée pour adapter la commande

Matériaux

• Platine et boîtier en fonte pour résistance et durabilité
• Protégé par un capot en aluminium moulé
• Peinture : Alert Orange
• Entrée de conduit filetée 3/4"-14 NPT standard
• Conçu pour l'utilisation avec des variateurs de vitesse ; disponible en valeurs linéaires 2 W sélectionnées
• En enfonçant la pédale, le potentiomètre tourne de zéro à la résistance maximale sélectionnée
• La pédale est à rappel par ressort et revient en position normale lorsque la pression du pied est relâchée
• Contact auxiliaire optionnel 15 A 125-250 VAC
• L'interrupteur actionne au début de la course de la pédale ; jusqu'à 3 interrupteurs SPDT peuvent être ajoutés et réglés pour fonctionner à n'importe quel point de la course

Options

• Entrée de conduit spéciale double 1/2"-14 NPT et tailles métriques disponibles sur commande
• Disponible en valeurs 5 000 Ω ou 10 000 Ω ; autres valeurs disponibles sur commande
• Modèles disponibles avec base et couvercles en aluminium moulé (sauf couvercle non blindé en fonte grise)

Boîtier et usage
NEMA Type 1, 2, 4, 13 • UL Enclosure Type 1, 2, 4, 13 • Degré de protection EN 60529 • IP56 (IP68 sur demande)

Applications

• Plieuses
• Marqueurs de boîtes
• Freins
• Broyeurs
• Nettoyeurs
• Systèmes de fermeture
• Systèmes de convoyeurs
• Pinceuses (crimping)
• Machines de coupe pour tuyaux et tubes
• Coupeuses
• Machines de découpe
• Perceuses
• Tables de perçage
• Ateliers de tôlerie / fabricants
• Machines d'extraction de remplissage
• Plieuses (machines de pliage)
• Équipements de transformation alimentaire
• Systèmes de formage
• Meuleuses
• Machines à meuler
• Enfileuses
• Tours
• Élévateurs
• Systèmes de marquage
• Manutentionnaires de matériaux
• Microscopes
• Systèmes de contrôle de lancement de missiles
• Machines de moulage
• Découpeuses à griffes (nibbler)
• Emporte-pièces
• Forages pétroliers
• Plateformes
• Positionneurs
• Tours de potier
• Tireuses
• Équipements de poinçonnage
• Systèmes d'enroulement
• Riveteuses
• Rainureuses
• Fraiseuses/routeurs
• Scies
• Scieries
• Broyeurs de ferraille
• Équipements de nettoyage d'égouts
• Cisailles
• Machines à chaussures
• Broyeurs / déchiqueteuses
• Navette spatiale
• Tours à filer
• Agrafeuses
• Équipements chirurgicaux
• Tables
• Testeurs
• Machines à rouler les filetages
• Machines à fileter
• Machines de découpe, sertissage et formage
• Machines de formage et de sertissage
• Machines de formage d'extrémité de tube
• Appareils d'expansion de tube
• Centres tournage/fraisage
• Tours
• Centres d'usinage tournants
• Plateaux tournants
• Machines d'emballage et de liage
• Contrôle de tension/voltage
• Canon à eau
• Postes de soudage
• Équipements d'enroulement
• Systèmes de tréfilage

Caractéristiques / spécifications techniques

• Modèle : 500-HO-5K
• Prix (affiché) : $350.70
• Type d'interrupteur : Linéaire, 2 W (5 kΩ)
• Action : Contrôle variable à action momentanée
• Schéma : Sans contact auxiliaire (contact auxiliaire en option)
• Entrée de câble : Raccord fileté 3/4"-14 NPT (standard simple)
• Couleur du boîtier : Orange (peinture Alert Orange)
• Matériau du boîtier : Fonte (pédale et boîtier)
• Protections : Capot surdimensionné ; protégé par capot en aluminium moulé
• Connexions : Bornes à souder
• Valeurs électriques : 15A, 125-250 VAC ; 1/2 HP 125-250 VAC
• Indices de protection : NEMA Type 1,2,4,13 ; UL Type 1,2,4,13 ; EN 60529 IP56 (IP68 sur demande)
• Mécanique : La pédale fait tourner le potentiomètre de zéro à la résistance maximale sélectionnée ; la pédale est à rappel par ressort
• Options : Entrée double 1/2"-14 NPT et tailles métriques disponibles ; valeurs 5 000 ou 10 000 Ω disponibles ; autres valeurs et bases/couvercles en aluminium sur demande
