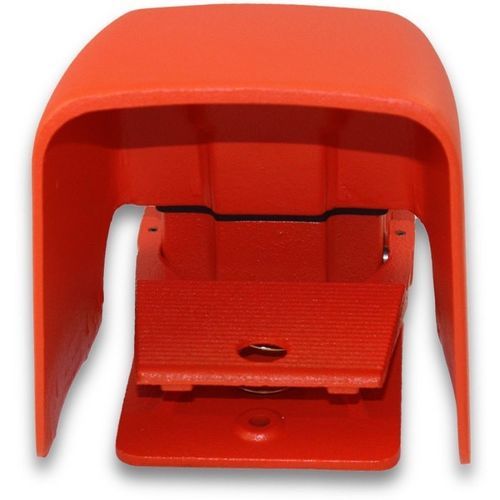

Interrupteur à pédale de commande 500-AHOX-1K

à potentiomètremécaniqueaction momentanée

Présentation
Hercules Potentiometer - OX Shield. Momentané • 1K OHM • 1 auxiliaire • Non câblé.

Données produit
Modèle : 500-AHOX-1K — Prix : $387.80
Type d'interrupteur : Linéaire, 2 Watt (1K ohm pour ce modèle)
Action : Commande variable momentanée
Circuiterie : SPDT (Form C) avec 1 contact auxiliaire
Entrée de câble : 3/4"-14 NPT fileté (standard simple ; options double et métrique disponibles)
Couleur du boîtier : Orange
Matériau du boîtier : Fonte
Protections : Bouclier extra surdimensionné ; protégé par bouclier en aluminium moulé
Connexions de l'interrupteur : Bornes à souder, bornes à connexion rapide
Valeurs électriques : 15A, 125-250 VAC ; 1/2 HP 125-250 VAC

Boîtier
NEMA Type 1, 2, 4, 13 • Boîtier UL Type 1, 2, 4, 13 • Degré de protection EN 60529 • IP56 standard ; IP68 sur demande

Usage
Conçu pour être étanche aux gouttes, étanche à la poussière, étanche à l'eau et résistant à l'huile ; bouclier extra surdimensionné pour environnements exposés

Caractéristiques et avantages

• Boîtier en métal moulé robuste apportant poids et stabilité pour éviter le glissement pendant l'utilisation
• Joint de couverture en néoprène, joints toriques sur l'arbre d'activation et vis de terre séparée pour un scellement et une sécurité fiables
• Trois trous pour montage rigide au sol ou sur équipement
• Spécifiez la résistance maximale requise ; disponible en valeurs linéaires sélectionnées

Matériaux

• La pédale et le boîtier sont en fonte pour la solidité et la durabilité
• Protégé par un bouclier solide en aluminium moulé
• Finition peinture Alert Orange
• Entrée de conduit fileté standard 3/4"-14 NPT (options double et métriques disponibles)
• L'appui sur la pédale fait tourner le potentiomètre de zéro à la résistance maximale sélectionnée
• La pédale est à ressort et revient en position normale lorsque la pression est relâchée
• Un contact auxiliaire évalué 15A, 125-250 VAC peut être ajouté
• L'interrupteur peut fonctionner au début de la course de la pédale ; jusqu'à trois interrupteurs SPDT peuvent être ajoutés et réglés pour fonctionner à n'importe quel point de la course
• Conçu pour une utilisation avec des variateurs de vitesse de moteur ; disponible en valeurs linéaires de 2 Watt sélectionnées

Options

• Entrée de conduit spéciale double 3/4"-14 NPT et tailles métriques disponibles sur commande spéciale pour OEM
• Valeurs de potentiomètre disponibles : 5 000 Ohm ou 10 000 Ohm ; autres valeurs sur demande
• Modèles disponibles avec base et couvercles en aluminium moulé (sauf couvercle non blindé en fonte grise)

Applications

• Plieuses
• Marqueur de boîtes
• Freins
• Hacheur
• Nettoyeur
• Système de fermeture
• Convoyeurs
• Sertisseuse
• Machines de coupe pour tuyaux et tubes
• Coupeur
• Machine de découpe
• Perceuse
• Table de perçage
• Fabricateur
• Machine d'enlèvement de remplissage
• Machine de pliage
• Équipements de transformation alimentaire
• Système de formage
• Meuleuse
• Machine de meulage
• Laceuse
• Tours
• Ascenseur
• Système de marquage
• Manipulateurs de matériaux
• Microscopes
• Systèmes de commande de lancement de missiles
• Machines à mouler
• Découpeur Nibbler
• Encocheuse
• Plateformes de forage pétrolier
• Plateformes
• Positionneurs
• Tours de potier
• Tireuse
• Équipements de poinçonnage
• Système d'enroulement
• Riveteuse
• Rainureuse de rouleau
• Routeur
• Scie
• Scierie
• Broyeur de ferraille
• Équipements de nettoyage des égouts
• Cisailles
• Machine à chaussures
• Déchiqueteuse
• Navette spatiale
• Enrouleuses
• Agrafeuse
• Équipements chirurgicaux
• Tables
• Testeur
• Rouleuse de filetage
• Fileteuse
• Machines de finition, perlage et formage
• Machines de perlage et de formage
• Machines de formage d'extrémité de tube
• Dispositif d'expansion de tube
• Centres tournage/fraisage
• Tourneur
• Centres d'usinage (tournage)
• Plateau tournant
• Machines de ligature et d'assemblage
• Contrôle de tension
• Canon à eau
• Soudeuses
• Équipements d'enroulement
• Système de tréfilage

Caractéristiques techniques

• Modèle : 500-AHOX-1K
• Prix : $387.80
• Type d'interrupteur : Linéaire, 2 Watt (1K ohm pour ce modèle)
• Action : Commande variable momentanée
• Circuiterie : SPDT (Form C) avec 1 contact auxiliaire (des interrupteurs SPDT supplémentaires peuvent être ajoutés)
• Entrée de câble : 3/4"-14 NPT fileté (standard simple ; options double et métrique disponibles)
• Couleur du boîtier : Orange
• Matériau du boîtier : Fonte (modèles disponibles avec base/couvercles en aluminium moulé)
• Protections : Bouclier extra surdimensionné ; protégé par bouclier en aluminium moulé
• Connexions : Bornes à souder, bornes à connexion rapide
• Valeurs électriques : 15A, 125-250 VAC ; 1/2 HP 125-250 VAC
• Classements d'enveloppe : NEMA Type 1, 2, 4, 13 ; UL Type 1, 2, 4, 13 ; EN 60529 ; IP56 standard, IP68 sur demande
• Mécanique : Pédale à ressort revenant en position normale ; rotation du potentiomètre de zéro à la résistance maximale sélectionnée ; montage rigide via trois trous
