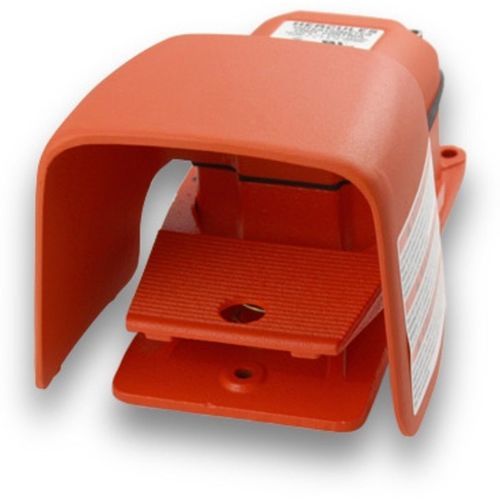

Interrupteur à pédale de commande 500-HO-10K

de freinà potentiomètreaction momentanée

Brève description
Potentiomètre à commande au pied (treadle) • Action momentanée • 10 kΩ, 2W • Boîtier O Shield • Sans câble

Détails du produit (tableau)
500-HO-10K — $350.70

• Type d'interrupteur : Linéaire, 2 Watt 10 kΩ
• Action : Commande variable momentanée
• Schémas : Sans auxiliaire (contacts auxiliaires en option)
• Entrées de câble : Entrée filetage 3/4"-14 NPT
• Couleur du boîtier : Orange
• Matériaux du boîtier : Fonte
• Protections : Bouclier surdimensionné
• Connexions de l'interrupteur : Bornes à souder
• Caractéristiques électriques : 15A, 125-250 VAC, 1/2 HP 125-250 VAC

Boîtier
Classement NEMA Type 1, 2, 4, 13 • UL ENCLOSURE Type 1, 2, 4, 13 • Degré de protection EN 60529 • IP56 • IP68 sur demande

Usage
O Shield • Étanchéité gouttelette • Étanchéité à la poussière • Étanchéité à l'eau • Résistant aux huiles

Caractéristiques et avantages

• Boîtier en métal moulé robuste assurant la stabilité et empêchant le glissement lors de l'utilisation
• Joint de couverture en néoprène et joints toriques sur l'arbre d'activation, plus vis de mise à la terre séparée pour une étanchéité et une mise à la terre sécurisées
• Trois trous prévus pour montage rigide au sol ou sur équipement
• Précisez la résistance maximale requise pour votre application

Matériaux

• Treadle et boîtier en fonte pour solidité et durabilité
• Protégé par un bouclier en aluminium moulé résistant
• Peinture : orange signalisation
• Entrée de conduit fileté unique 3/4"-14 N.P.T. standard (double et métrique en commande spéciale)
• Conçu pour variateurs de vitesse des moteurs ; disponible en valeurs linéaires 2W sélectionnées
• En déprimant la pédale, le potentiomètre tourne de zéro à la résistance maximale sélectionnée
• La pédale est à rappel par ressort et revient en position normale après le relâchement
• Contact auxiliaire évalué 15 A, 125-250 VAC peut être ajouté
• L'interrupteur s'actionne au début de la course de la pédale ; jusqu'à 3 interrupteurs SPDT peuvent être ajoutés et réglés pour fonctionner à n'importe quel point de la course

Options

• Entrée de conduit spéciale double 1/2"-14 N.P.T. et tailles métriques disponibles sur commande spéciale
• Valeurs disponibles : 5 000 ohm et 10 000 ohm en standard ; autres valeurs sur commande spéciale
• Modèles disponibles avec base et couvercles en aluminium moulé (sauf couvercle non blindé en fonte grise)

Applications

• Plieuses
• Marqueurs de boîte
• Freins
• Broyeurs / hacheurs
• Équipements de nettoyage
• Systèmes de fermeture
• Systèmes de convoyage
• Machines à sertir
• Machines de tronçonnage pour tuyaux et tubes
• Outils de coupe
• Machines de découpe
• Perceuses
• Tables de perçage
• Ateliers de fabrication
• Machines d'élimination de résidus
• Plieuses (machines)
• Équipements de transformation alimentaire
• Systèmes de formage
• Broyage
• Meules / rectifieuses
• Brodeuses
• Tours
• Ascenseurs
• Systèmes de marquage
• Manutentionnaires
• Microscopes
• Systèmes de commande de lancement de missiles
• Machines de moulage
• Poinçonneuses
• Notcheuses
• Forages pétroliers
• Plateformes
• Positionneurs
• Tours de potier
• Tireuses
• Machines à poinçonner
• Systèmes de rembobinage
• Riveteuses
• Rainureuses
• Routeurs
• Scies
• Scieries
• Broyeurs de ferraille
• Équipements de nettoyage d'égouts
• Cisailles
• Machines à chaussures
• Déchiqueteuses
• Systèmes de contrôle de navette spatiale
• Tours / spinners
• Agrafeuses
• Équipements chirurgicaux
• Tables
• Testeurs
• Machines à rouleaux filetés
• Machines à tarauder
• Machines de découpe et formage
• Machines de perlage et formage
• Machines de formage d'extrémités de tube
• Dispositifs d'expansion de tube
• Centres tournage-fraisage
• Tours
• Centres d'usinage
• Plateaux tournants
• Machines d'attachage et de conditionnement
• Contrôle de tension/voltage
• Canons à eau
• Soudeuses
• Équipements d'enroulement
• Systèmes de filage / tréfilage

Caractéristiques techniques

• Modèle : 500-HO-10K
• Prix (US) : $350.70
• Type d'interrupteur : Linéaire, 2 Watt 10 kΩ
• Action : Commande variable momentanée
• Schéma : Sans auxiliaire (contacts auxiliaires en option)
• Entrée de câble : 3/4"-14 NPT fileté (simple standard ; double et métrique en commande spéciale)
• Couleur du boîtier : Orange
• Matériau du boîtier : Fonte (options base et couvercle en aluminium disponibles)
• Bouclier : Bouclier surdimensionné en aluminium moulé
• Connexions : Bornes à souder
• Caractéristiques électriques : 15A, 125-250 VAC, 1/2 HP 125-250 VAC
• Classements d'enclosure : NEMA Type 1, 2, 4, 13 ; UL Type 1, 2, 4, 13 ; IP56 (IP68 sur demande)
• Environnement : Étanche aux gouttes, étanche à la poussière, étanche à l'eau, résistant à l'huile
• Valeurs potentiomètre : Valeurs linéaires 2W sélectionnées incluant 5 000 ohm et 10 000 ohm
• Fixation : 3 trous pour montage rigide ; pédale à rappel par ressort
