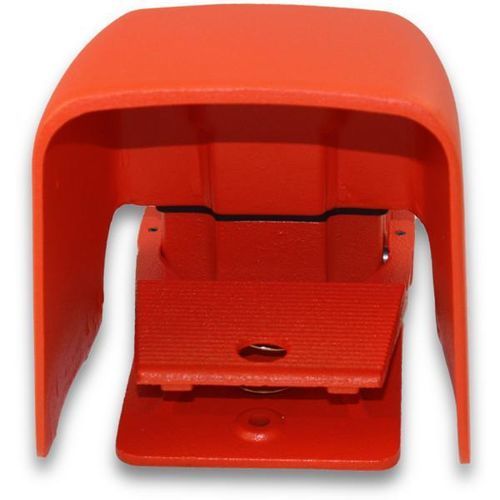

Interrupteur à pédale de commande 500-A2HOX-10K

à potentiomètreaction momentanéeDPDT

Aperçu
Momentané • 10K OHM • 2 auxiliaires • Non câblé

Modèle / Prix
500-A2HOX-10K • $384.15

Caractéristiques principales
Type d'interrupteur : Linéaire, 2 Watt, 10KΩ
Action : Commande variable momentanée
Circuiterie : DPDT (Forme CC) avec 2 contacts auxiliaires
Entrée de câble : Entrée fileté 3/4"-14 NPT (standard, unique)
Couleur du boîtier : Orange d'alerte
Matériau du boîtier : Fonte
Protection : Bouclier OX extra surdimensionné (aluminium moulé)
Connexions de l'interrupteur : Bornes à souder et bornes à connexion rapide
Valeurs électriques : 15 A, 125-250 VAC ; 1/2 HP à 125-250 VAC

Enveloppe
NEMA Type 1, 2, 4, 13 • Boîtier UL Type 1, 2, 4, 13 • Degré de protection EN 60529 • IP56 standard (IP68 sur demande)

Usage
Conçu pour des installations étanches aux gouttes, à la poussière, à l'eau et à l'huile avec un bouclier OX surdimensionné pour environnements lourds

Caractéristiques et avantages

• Boîtier en fonte robuste offrant poids et stabilité pour empêcher le déplacement de l'interrupteur pendant l'utilisation
• Joint d'étanchéité en néoprène, joints toriques sur l'arbre d'actionnement et vis de terre séparée inclus
• Trois trous de fixation pour montage rigide au sol ou sur équipement
• Potentiomètre disponible en valeurs linéaires sélectionnées ; spécifier la résistance maximale requise

Matériaux

• Palier et boîtier en fonte pour une résistance mécanique
• Protégé par un grand bouclier OX en aluminium moulé
• Finition : peinture Orange d'alerte
• Entrée de conduit fileté standard 3/4"-14 NPT ; tailles métriques et entrées doubles disponibles sur demande
• Conçu pour une utilisation avec des variateurs de vitesse ; disponible en valeurs linéaires 2 W sélectionnées
• En appuyant sur la pédale, le potentiomètre tourne de zéro jusqu'à la résistance maximale sélectionnée
• La pédale est à rappel par ressort et revient en position normale lorsque la pression du pied est relâchée
• Contact auxiliaire (optionnel) calibré à 15 A, 125-250 VAC
• L'actionnement de l'interrupteur peut être réglé pour opérer au début de la course de la pédale
• Jusqu'à trois interrupteurs auxiliaires SPDT peuvent être ajoutés et réglés pour fonctionner à n'importe quel point de la course

Options

• Entrée de conduit double 1/2"-14 NPT ou tailles métriques disponibles en commande spéciale pour OEM
• Valeurs de potentiomètre disponibles : 5KΩ ou 10KΩ ; autres valeurs sur demande
• Modèles avec base et capots en aluminium moulé disponibles (le capot non blindé est en fonte grise)

Applications typiques

• Plieuses
• Marqueurs de boîtes
• Freins
• Hachoirs
• Nettoyeurs
• Systèmes de fermeture
• Convoyeurs
• Machines à sertir
• Machines de coupe pour tuyaux et tubes
• Coupeurs
• Machines de découpe
• Perceuses
• Tables de perçage
• Ateliers de fabrication
• Machines d'élimination des remplissages
• Plieuses (folding machines)
• Équipements de transformation alimentaire
• Systèmes de formage
• Broyeurs
• Machines à meuler
• Laceuses
• Tours
• Ascenseurs
• Systèmes de marquage
• Équipements de manutention
• Microscopes
• Systèmes de commande de lancement de missiles
• Machines de moulage
• Nibblers
• Notcheuses
• Forages pétroliers
• Plateformes
• Positionneurs
• Tours de potier
• Tireuses
• Machines de poinçonnage
• Systèmes d'enroulement
• Riveteuses
• Rouleuses pour rainures
• Routeurs
• Scies
• Scieries
• Hachoirs à déchets
• Équipements de nettoyage d'égouts
• Cisailles
• Machines à chaussures
• Broyeurs-déchiqueteurs
• Navette spatiale
• Enrouleurs
• Agrafeuses
• Équipements chirurgicaux
• Tables
• Testeurs
• Machines à roder les filets
• Machines à fileter
• Machines de finition, perlage et formage
• Machines de perlage et formage
• Machines de formage d'extrémité de tube
• Dispositifs d'expansion de tube
• Centres tour/fraise
• Tourneurs
• Centres d'usinage
• Plateaux tournants
• Machines d'attachage et d'emballage
• Contrôle de tension
• Canons à eau
• Postes de soudage
• Équipements d'enroulement
• Systèmes de tréfilage

Caractéristiques / spécifications techniques

• Modèle : 500-A2HOX-10K
• Type d'interrupteur : Linéaire, 2 W, 10KΩ
• Action : Commande variable momentanée
• Circuiterie : DPDT (Forme CC) avec 2 contacts auxiliaires
• Entrée de câble : 3/4"-14 NPT fileté (standard)
• Matériau du boîtier : Fonte
• Bouclier : Bouclier OX extra surdimensionné (aluminium moulé)
• Connexions : Bornes à souder, bornes à connexion rapide
• Valeur électrique : 15 A, 125-250 VAC ; 1/2 HP à 125-250 VAC
• Indices d'enveloppe : NEMA 1,2,4,13 ; UL 1,2,4,13 ; EN 60529 IP56 (IP68 sur demande)
• Finition : Peinture Orange d'alerte
• Fixation : Trois trous pour montage rigide
• Options : Entrée double 1/2"-14 NPT, tailles métriques, valeurs potentiomètre alternatives (5K, 10K, autres sur demande), base/capots en aluminium moulé
