Compteur d'énergie électrique monophasé MAP6-8RJ series

triphasésur rail DINavec afficheur LCD

Description

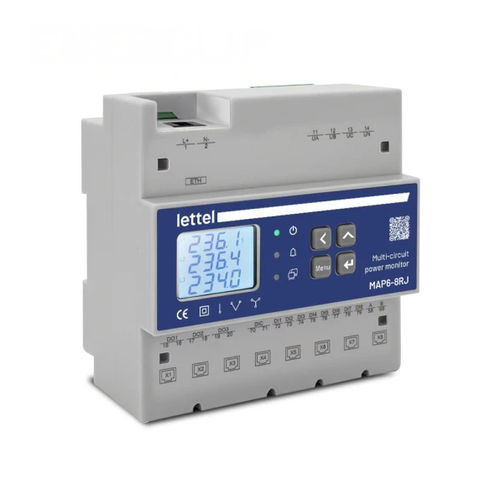

Les centrales de mesure MAP6-8RJ permettent une mesure complète et précise de 8 circuits triphasés ou 24 monophasés. Visualisation des mesures sur afficheur intégré ou via logiciel. Entrées courant par connectique RJ12 type Enerclip.

Caractéristiques

• Électriques: Mesure jusqu’à 24 circuits monophasés ou 8 circuits triphasés avec ou sans neutre; alimentation auxiliaire 80 … 270 Vca; raccordement indirect sur transformateurs de courant Enerclip (RJ12) et/ou transformateurs de tension.
• Physiques: Montage sur rail DIN; boîtier largeur 6 modules – 108 mm.
• Communication (selon versions): RS485 Modbus; Ethernet TCP/IP; Lora; émetteurs d’impulsions.
• Précision: Classe 0,5S pour l’énergie active.
• Multi-mesure: Énergies actives et réactives (importées/exportées); tension; courant; puissances (active, réactive, apparente); facteur de puissance; fréquence, demandes, valeurs extrêmes et déséquilibres; harmoniques jusqu’au rang 31.

Fonctionnalités

• Applications: Surveillance et supervision des réseaux électriques en milieu industriel et tertiaire; gestion d’énergie; détection d’anomalies; déclenchement d’alarmes; suivi d’installations et optimisation énergétique.
• Supervision: Renommage des circuits, afficheur déroulant intégré, logiciel fourni pour visualisation centralisée; choix de séquence de phase U/I; entrées digitales et sorties relais programmables.
• Générales: Alarmes programmables; renommage des circuits; choix de séquence U/I; 8 entrées digitales; 3 sorties relais programmables.

Produits associés et extensions

• Modules additionnels MMC2-R pour fonctions complémentaires (ex. communications Lora, GPRS, NB-IoT, sorties relais).
• Compatible avec transformateurs de courant fermés et ouverts et boucles Rogowski (ex. MSC-TCF, MSC-TCO, MSC-TCR).
• Peut être associé à une passerelle radio (ex. MGLW868) pour échanges LoRaWAN.

Variantes et codes commandes
Code commande | Communication | Produit stocké
MAP6-8RJ | RS485 Modbus RTU | instock
MAP6-8RJ-TCP | RS485 Modbus RTU et Modbus TCP/IP | instock
MAP6-8RJ-L | RS485 Modbus RTU et Lora | instock

Ressources
Documents de présentation disponibles: Présentation gamme Enerclip (pdf, 9.3 MB).

Caractéristiques / spécifications techniques

• Mesure: jusqu’à 24 circuits monophasés ou 8 triphasés
• Alimentation auxiliaire: 80 … 270 Vca
• Raccordement courant: transformateurs Enerclip (RJ12) et transformateurs de tension
• Montage: rail DIN
• Boîtier: largeur 6 modules (108 mm)
• Communications: RS485 Modbus RTU; Modbus TCP/IP (version TCP); LoRa (version L)
• Affichage: afficheur déroulant intégré
• Entrées/sorties: 8 entrées digitales; 3 sorties relais programmables
• Précision: classe 0,5S pour énergie active
• Grandeurs mesurées: énergies actives/réactives, tension, courant, puissances, facteur de puissance, fréquence, demandes, valeurs extrêmes, déséquilibres
• Harmoniques: jusqu’au rang 31
• Conformités: CE, RoHS, REACh
