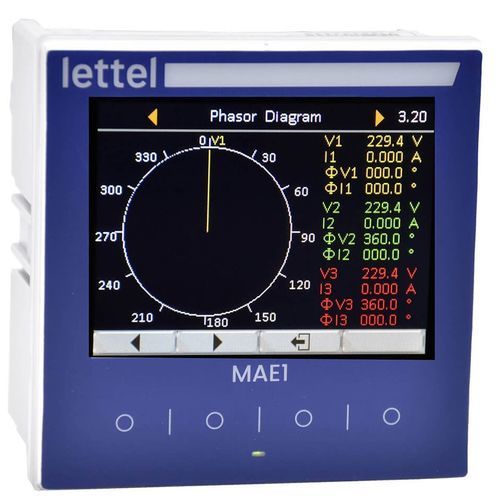

Centrale de mesure numérique MAE-1 series

La centrale de mesure MAE-1 est un instrument de mesure hautes performances pour une analyse précise et complète d’un circuit électrique : - **Électriques :** - 2 versions sont disponibles : - Alimentation auxiliaire 80 … 270 Vca - Alimentation auxiliaire 24 Vcc - Centrale de mesure pour réseau monophasé, triphasé ou tétrapolaire. - Raccordement indirect sur transformateurs de courant à secondaire 1A ou 5A, et/ou de tension. - Précision mesure énergie active classe 0,2S. - **Physiques :** - Fixation encastrée dans découpe 91×91 mm. Boîtier dimensions 96×96, profondeur 52,8 mm. - Afficheur TFT couleur. - Face avant IP65. - **Communication :** - 1 émetteur d’impulsions paramétrable. - Port Modbus entièrement programmable (parité, vitesse, trame). - **Entrées et sorties relais :** - 2 entrées digitales. - 2 sorties relais. - **Multi-mesure :** Mesure d’une multitude de grandeurs électriques pour une analyse complète et précise du circuit : - énergies actives et réactives, importées et exportées - tension - courant - puissances actives, réactives et apparentes - facteur de puissance - fréquence - demandes - valeurs extrêmes - déséquilibres - harmoniques jusqu’au rang 63 - et bien d’autres … - **Enregistrement des données :** La centrale de mesure enregistre toutes les données mesurées ainsi que les évènements : - Enregistrement et horodatage des micro-coupures - Évolution des courbes de charge - Gestion de l’appareil - Alarmes de seuils mini ou maxi Ces données sont consultables depuis le logiciel fourni gratuitement, puis exportables au format .csv. - **Pilotage de circuits et alarmes :** Les 2 relais sont programmables sur atteintes de seuils mini ou maxi de courant, tension, puissance, déséquilibre entre phase, … permettant : - d’alerter en cas de signal électrique anormal - de protéger les circuits électriques - de réaliser des fonctions d’alarme en cas d’avarie ou signal inapproprié - de réaliser du délestage automatique en cas de surcharge. - **Remontée d’état de circuits électrique :** Les 4 entrées digitales permettent de connaître l’état de circuits ou appareils électriques annexes et d’alerter en cas de défaillance ou coupure d’un circuit. - **Modules additionnels :** possibilité d’installer jusqu’à 4 modules Max à l’arrière du boîtier, pour ajouter des fonctionnalités supplémentaires de communication, de mesure ou de gestion. - **Interface ergonomique :** L’écran TFT couleur assure une présentation des données sous forme de diagrammes ou graphiques vectoriels. La navigation est intuitive grâce à des sous-menus clairement identifiables. - **Supervision à distance :** Un logiciel complet est fournit avec la centrale de mesure, permettant de consulter les données et commander les sorties relais depuis un ordinateur. - **Haute précision :** classe 0,2S pour l’énergie active et 0,2% pour les mesures instantanées. - **Conformités :** CE, RoHS, REACh. - **Standards applicables :** IEC61000-4, IEC61010-1, IEC62053-23, classe 2, IEC62053-22, classe 0,2S. - **Produits associés :** - Modules de communication FM - Autres fonctions - Transformateurs de courant compatibles - **Ressources :** - Les unités de mesure électrique - Comprendre les perturbations d’harmoniques - Problème d’énergie négative : diagnostic et solutions techniques - Article : Centrale de mesure MAE1 **Caractéristiques / Spécifications techniques :** - Alimentation auxiliaire : 80 … 270 Vca ou 24 Vcc - Réseau : monophasé, triphasé ou tétrapolaire - Raccordement : transformateurs de courant 1A ou 5A - Précision énergie active : classe 0,2S - Afficheur : TFT couleur - Face avant : IP65 - Entrées digitales : 2 - Sorties relais : 2 - Communication : Modbus programmable - Dimensions : 96×96 mm, profondeur 52,8 mm - Fixation : encastrée, découpe 91×91 mm - Conformités : CE, RoHS, REACh - Normes : IEC61000-4, IEC61010-1, IEC62053-23, IEC62053-22
