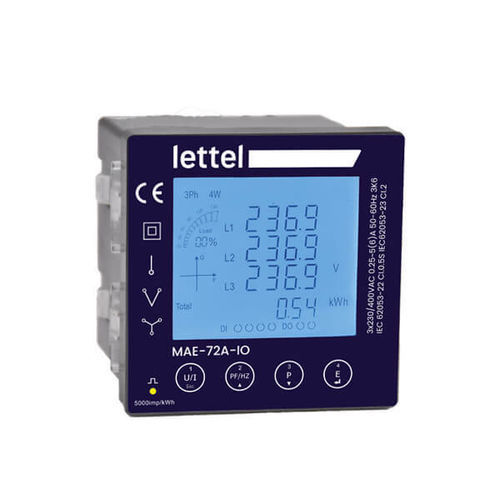

Compteur d'énergie électrique MAE-72V/A series

Le MAE-72 est un analyseur de réseau qui mesure les principales grandeurs électriques d’un circuit triphasé. Les données sont consultables en local sur l’afficheur LCD ou à distance via la communication Modbus. Son format compact de 72×72 mm ainsi que l’association des boucles Rogowski facilite son intégration dans une armoire électrique. - **Caractéristiques électriques :** - Mesure de réseaux monophasés, triphasés ou tétraphasés. - Alimentation auxiliaire 85-270Vca. - Selon le modèle, association possible avec boucles Rogowski (signal mV) ou transformateurs de courant secondaire 1A ou 5A. - Précision 0.5S pour l’énergie active et 0.2 pour les mesures instantanées. - **Communication :** - Port RS485 Modbus entièrement programmable. - Sorties relais utilisables en émetteurs d’impulsions. - **Entrées et sorties :** - 4 entrées digitales et 2 sorties relais. - **Caractéristiques physiques :** - Montage encastré sur porte d’armoire ou tableau électrique (découpe 68×68 mm). - Dimensions boîtier : 72×72 mm, profondeur 68 mm. - Afficheur LCD rétroéclairé. - Raccordement sur borniers à vis débrochables. - **Données mesurées :** - Mesures instantanées : tensions simples et composées, fréquence, courant par phase et du neutre, puissances PQS, puissances fondamentales V/A/P/Q/S, facteur de puissance par phase et total. - Énergies : active, réactive, apparente, importées et exportées, par phase et totales. - Qualité du réseau : taux de distorsions harmoniques tension et courant, harmoniques individuelles jusqu’au rang 31. - Enregistrements : demandes, valeurs extrêmes. - **Pilotage de circuits et alarmes :** - 2 relais programmables sur seuils mini/maxi de courant, tension, puissance, déséquilibre entre phases, etc. - Fonctions : alerte en cas de signal électrique anormal, protection des circuits, alarmes en cas d’avarie, délestage automatique en cas de surcharge. - **Remontée d’état de circuits électriques :** - 4 entrées digitales pour connaître l’état de circuits ou appareils annexes et alerter en cas de défaillance ou coupure. - **Avantages :** - Intégration facilitée grâce aux boucles Rogowski MSC-TCR : ouvrantes, flexibles, idéales pour espaces exigus ou armoires existantes. - Précision excellente et linéaire sur toute l’échelle. - Sécurité accrue : ni échauffement ni surcharge possible. - Maintenance facilitée : possibilité de déconnecter le secondaire à pleine charge. - **Utilisation :** - Visualisation locale sur écran LCD à 4 lignes de données et barregraphes, ou à distance via Modbus RTU. - **Applications :** - Convient pour applications éoliennes ou photovoltaïques grâce aux index distincts pour l’énergie importée (consommée) et exportée (produite). - **Précision :** - 0,5% pour l’énergie active et 0.2% pour les mesures instantanées. - **Normes et certifications :** - Conformités : CE, RoHS, REACh. - Standards applicables : IEC61000-4, IEC61010-1:2001, IEC62052-23:2003, IEC62053-22:2003. - **Transformateurs de courant compatibles :** - Boucles Rogowski modèles MTCR-24-300, MTCR-36-600, MTCR-100-1000, MTCR-150-3000, MTCR-200-6000. - Tores de courant à secondaire 1A et 5A. - **Variantes et codes commandes :** - Code commande | Capteurs de courant associés | Produit stocké - MAE-72V-IO | Boucles Rogowski /mV | instock - MAE-72A-IO | Transfo de courant /1A et /5A | instock - **Documents disponibles :** - Présentation gamme Enerliz (PDF) - Catalogue général (PDF) - Notice d’installation, programmation et utilisation (PDF) - Table des registres Modbus (PDF) - **Caractéristiques / Spécifications techniques :** - Format compact 72x72 mm - Afficheur LCD rétroéclairé - Entrées digitales : 4 - Sorties relais : 2 - Communication : RS485 Modbus - Alimentation : 85-270Vca - Précision : 0,5% énergie active, 0.2% mesures instantanées - Montage encastré (découpe 68x68 mm) - Conformités : CE, RoHS, REACh - Normes : IEC61000-4, IEC61010-1:2001, IEC62052-23:2003, IEC62053-22:2003
