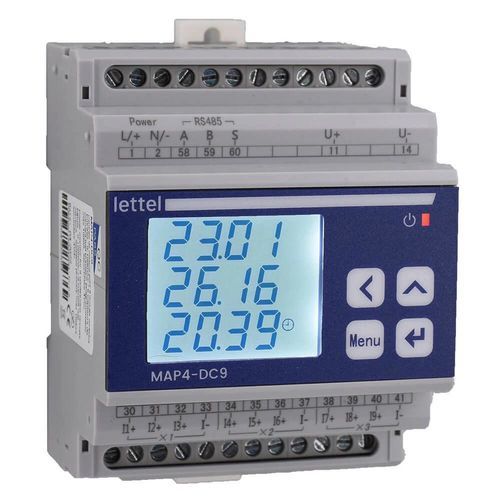

Appareil de mesure de puissance énergimètre MAP4-DC9

multimètrede puissance activemulticircuits

MAP4-DC9 centrale de mesure modulaire pour 9 circuits continus Détails du produit : - La centrale de mesure MAP4-DC9 permet la mesure de jusqu'à 9 circuits continus. Caractéristiques : - Électrique : Mesure de 1 à 9 circuits continus. Alimentation auxiliaire : 80 … 270 VAC. Entrée de tension : directe jusqu'à 1000 VDC max. Entrée de courant : 4VDC pour capteurs de courant à effet Hall. - Physique : Montage sur rail DIN, boîtier de 4 modules de large. - Communication : Port Modbus entièrement programmable (parité, vitesse, trame). Fonctionnalités : - Multi-mesure : Mesure des principales quantités électriques pour une analyse détaillée des circuits mesurés : - Énergie active - Tension - Courant - Puissance active - Demandes - Valeurs extrêmes - Enregistrement : Index mensuels des énergies actives pour les 6 derniers mois, jour courant et précédent. Données récupérables via communication Modbus. Avantages : - Précision : Classe 1% pour l'énergie active et 0,5% pour les mesures instantanées. - Fonction enregistreur : Pour les applications de journalisation périodique des données. - Multi-circuit : Mesure jusqu'à 9 circuits, extensible à 21 circuits en ajoutant le module supplémentaire MAP4-DC12. Normes et Certifications : - Conformité : CE, RoHS, REACh. - Normes applicables : IEC 61000-4-2/-3/-4/-5/-6/-8/-11 Produits associés : - Modules supplémentaires : Les modules se clipsent sur le côté de l'unité et ajoutent des fonctionnalités : - Modules MMC2 : Communication Lora ou sorties relais et entrées numériques. - Module MM4-DC12 : mesure de 12 circuits continus supplémentaires, pour un total de 21 circuits. - Capteurs de courant : Mesure à effet Hall ou shunt. Voir la section transformateur de courant. - Capteurs de courant à effet Hall compatibles : - Capteur de courant ouvert MTCCO - Capteur de courant fermé MTCCF - Module supplémentaire : - Le module MM4-DC12 permet la mesure de 12 circuits supplémentaires. Spécifications techniques : - Mesure jusqu'à 9 circuits continus (extensible à 21 avec module supplémentaire) - Alimentation auxiliaire : 80–270 VAC - Entrée de tension : directe jusqu'à 1000 VDC - Entrée de courant : 4VDC pour capteurs à effet Hall - Montage sur rail DIN, largeur de 4 modules - Port Modbus entièrement programmable - Précision : 1% (énergie active), 0,5% (instantanée) - Conformité : CE, RoHS, REACh - Normes : IEC 61000-4-2/-3/-4/-5/-6/-8/-11
