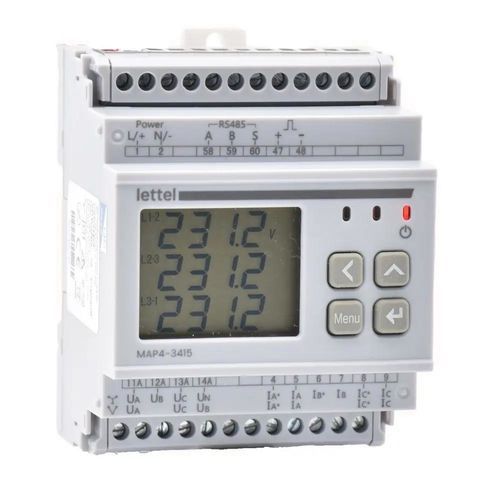

Compteur d'énergie électrique monophasé MAP4-3415

triphasésur rail DINnumérique

L'unité de mesure MAP4-3415 allie performance et facilité d'utilisation : - Électrique : - Réseau monophasé, triphasé ou quadripolaire. - Alimentation auxiliaire 80 … 270 VAC. - Connexion indirecte aux transformateurs de courant avec secondaire 1A ou 5A, et/ou transformateurs de tension. - Précision de mesure de l'énergie active classe 0.5S. - Physique : - Montage sur rail DIN, boîtier de 4 modules de large. - Communication : - Émetteurs d'impulsions sur l'énergie active. - Port Modbus entièrement programmable (parité, vitesse, trame). - Multi-mesure : - Mesure des principales grandeurs électriques pour une analyse détaillée des circuits : - énergies actives et réactives, importées et exportées - tension - courant - puissance active, réactive et apparente - facteur de puissance - fréquence - demandes - valeurs extrêmes - déséquilibres - harmoniques jusqu'au 31ème ordre… - Avantages : - Utilisation : Affichage des mesures sur un écran défilant ou via un logiciel complet fourni gratuitement. - Précision : Classe 0.5S pour l'énergie active. - Normes et certifications : - CE, RoHS, REACh. - Variantes disponibles : - Mesure multi-circuits : L'unité MAP4-34RJ permet la mesure de 4 circuits triphasés ou 12 circuits monophasés. - Produits associés : - Modules additionnels : Les modules MMC2 se clipsent sur le côté de l'unité et ajoutent des fonctionnalités telles que la communication Lora ou des sorties relais et entrées numériques. - Compatible avec : - Transformateurs de courant 1A ou 5A - Module additionnel MMC2-R pour ajouter des entrées numériques et des sorties relais. - Ressources : - Unités de mesure électrique - Comprendre les perturbations harmoniques - Problème d'énergie négative : diagnostic et solutions techniques - Spécifications techniques : - Modèle : MAP4-3415 - Réseau : monophasé, triphasé ou quadripolaire - Alimentation auxiliaire : 80–270 VAC - Connexion : indirecte via transformateurs de courant 1A ou 5A - Précision : classe 0.5S pour l'énergie active - Montage : rail DIN, 4 modules - Communication : Modbus, sortie impulsion - Certifications : CE, RoHS, REACh
