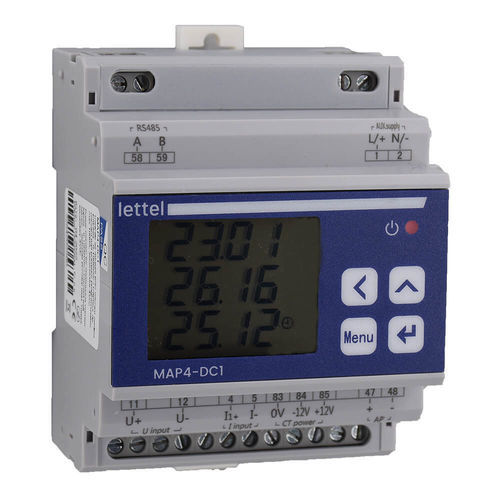

Appareil de mesure de puissance énergimètre MAP4-DC1 series

de puissance activeDCnumérique

Le compteur MAP4-DC1 mesure et affiche les principales quantités électriques d'un circuit DC. - Électrique : - Mesure d'un circuit DC. - Alimentation auxiliaire 80 … 270 VAC. - Entrée de tension : directe jusqu'à 1000 VDC max. - Entrée de courant pour capteur de courant à effet Hall avec secondaire 4VDC. - Sortie intégrée 12VDC pour alimenter le capteur de courant à effet Hall. - Physique : - Montage sur rail DIN, boîtier de 4 modules de large. - Communication : - Émetteurs d'impulsions sur l'énergie active. - Port Modbus entièrement programmable (parité, vitesse, trame). - Une entrée numérique. - Multi-mesure : - Mesure des principales quantités électriques pour une analyse détaillée du circuit : - Énergie active jusqu'à 4 tarifs avec enregistrement des index mensuels pour les 12 derniers mois et quotidien pour les 10 derniers jours - Tension - Courant - Puissance active - Demandes - Valeurs extrêmes - Avantages : - Enregistrement de l'énergie active : Les trois derniers mois visibles sur l'affichage. Les douze derniers mois et les 10 derniers jours visibles via Modbus. - Précision : Classe 1% pour l'énergie active et 0,5% pour les mesures instantanées. - Normes et Certifications : - Conformité : CE, RoHS, REACh. - Normes applicables : IEC 61000-4-2/-3/-4/-5/-6/-8/-11 - Produits associés : - Modules additionnels : Les modules MMC2 se clipsent sur le côté du centre et ajoutent des fonctionnalités telles que la communication Lora ou des sorties relais et des entrées numériques. - Capteurs de courant : Mesure à effet Hall ou shunt. Voir la section transformateur de courant. - Capteurs de courant à effet Hall compatibles : - Capteur de courant à effet Hall ouvert MTCCO - Capteur de courant à effet Hall fermé MTCCF - Variantes et codes de commande : - Le centre de mesure est proposé avec une entrée 4VDC pour capteur à effet Hall ou 75mV pour mesure shunt. - Code de commande : MAP4-DC1-4V, Entrée de courant : 4V – Capteur à effet Hall, Produit en stock : En stock - Code de commande : MAP4-DC1-75MV, Entrée de courant : 75mV – Shunt, Produit en stock : En stock - Caractéristiques techniques / spécifications : - Mesure et affiche les principales quantités électriques d'un circuit DC - Alimentation auxiliaire : 80–270 VAC - Entrée de tension : directe jusqu'à 1000 VDC max - Entrée de courant : capteur à effet Hall (4VDC) ou shunt (75mV) - Sortie intégrée 12VDC pour capteur à effet Hall - Montage sur rail DIN, largeur de 4 modules - Sortie d'impulsion pour l'énergie active - Port Modbus entièrement programmable - Une entrée numérique - Mesure et stockage d'énergie multi-tarif - Précision : 1% pour l'énergie active, 0,5% pour les valeurs instantanées - Conformité : CE, RoHS, REACh - Normes : IEC 61000-4-2/-3/-4/-5/-6/-8/-11
