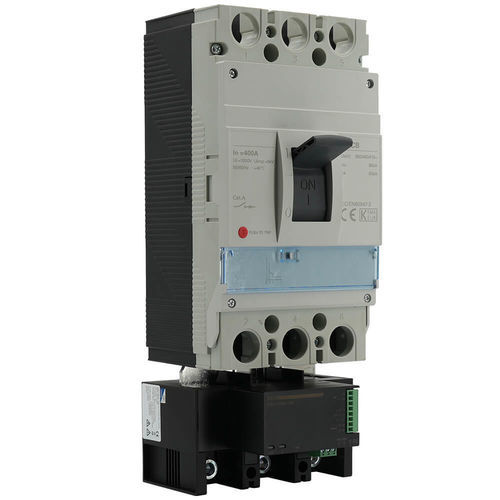

Disjoncteur à boîtier moulé MAD-400A1-DIR

magnéto-thermiqueintelligent

Solution de mesure tout-en-un intégrée sous le disjoncteur moulé, la gamme MAD offre des avantages uniques en termes de simplicité d'installation, de réduction des composants et des risques de maintenance : - Mesures : L'unité permet une analyse complète des circuits électriques en triphasé ou tétraphasé : - ➞ Mesures instantanées : Tensions simples et composées, courant par phase et neutre, puissance active, réactive, apparente, fréquence, facteur de puissance - ➞ Mesures d'énergie : Active et réactive (positive et négative), apparente, réactive 4 quadrants - ➞ Qualité : Déséquilibre de tension et de courant, taux de distorsion et contenu harmonique jusqu'au 31ème ordre - Précision : Classe 0.5 pour la mesure d'énergie active - Électrique : Alimentation auxiliaire 80 … 270 VAC - Intégration : L'unité se connecte directement aux bornes de sortie des 3 phases du disjoncteur moulé. Elle agit comme une extension du disjoncteur. Les dimensions du boîtier assurent une parfaite compatibilité avec les disjoncteurs des principaux fabricants, de calibre 400A et 630A. - Communication : Modbus RTU via port RS485 - Entrées et sorties : L'unité de mesure est équipée de 2 entrées numériques et 1 sortie relais programmable - Contrôle de circuit et alarmes : Le relais est programmable pour le seuil minimum ou maximum de courant, tension, puissance, déséquilibre de phase, etc., permettant : - ➞ Protection des circuits électriques - ➞ Fonctions d'alarme en cas de défaut ou de signal inapproprié - ➞ Délestage automatique en cas de surcharge - Retour d'état des circuits électriques : Les 2 entrées numériques permettent de surveiller l'état des circuits auxiliaires ou des appareils et d'alerter en cas de défaillance ou de rupture de circuit - Enregistrement des données : Les index d'énergie et de puissance sont enregistrés à une fréquence programmable (à partir de 1 minute). Les données peuvent être visualisées via un logiciel et exportées au format .csv - Supervision : Surveillance à distance des mesures via Modbus, avec un logiciel tiers ou le logiciel gratuit fourni. Pour une surveillance locale, des afficheurs encastrables optionnels pour portes d'armoire sont disponibles en deux formats, connectés aux unités via un seul câble RJ12 - Réduction des coûts : - ➞ Économies de composants : Par rapport à une installation traditionnelle, une unité de mesure MAD intégrée élimine le besoin de : - Transformateurs de courant externes - Disjoncteurs ou porte-fusibles pour prises de tension - Câbles de connexion - ➞ Gain de temps : Installation plus rapide grâce à moins de composants - Réduction de la maintenance : Le design "tout-en-un" évite les risques de défaillance sur les composants auxiliaires, les câbles de connexion et les points de connexion - Conformité : CE, RoHS, REACh - Normes applicables : IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Produits associés : - MAD-D72 : Afficheur 72×72 mm - MAD-D96 : Afficheur 96×96 mm - Câbles RJ12 pour connecter l'afficheur à l'unité de mesure - Spécifications techniques : - Mesure : Triphasé/tétraphasé, tensions, courants, puissance, fréquence, facteur de puissance, énergie, harmoniques jusqu'au 31ème ordre - Précision : Classe 0.5 pour l'énergie active - Alimentation auxiliaire : 80–270 VAC - Entrées/sorties : 2 entrées numériques, 1 sortie relais programmable - Communication : Modbus RTU (RS485) - Conformité : CE, RoHS, REACh - Normes : IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Calibres de disjoncteur compatibles : 400A, 630A
