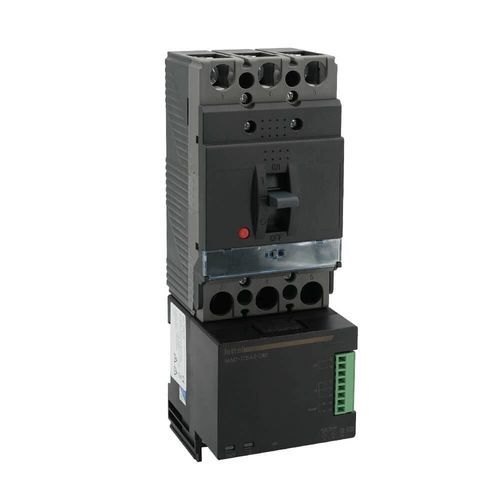

Disjoncteur à boîtier moulé MAD series

magnéto-thermiquede courantde phase

Solution de mesure tout-en-un intégrée sous le disjoncteur moulé, la gamme MAD offre des avantages uniques en termes de simplicité d'installation, de réduction des composants et des risques de maintenance: - Mesures: L'unité permet une analyse complète d'un circuit électrique en triphasé ou tétraphasé: - Mesures instantanées: Tensions simples et composées, courant par phase et neutre, puissance active, réactive, apparente, fréquence, facteur de puissance - Mesures d'énergie: Active et réactive (positive et négative), apparente, réactive 4 quadrants - Qualité: Déséquilibres U et I, taux de distorsion et contenu harmonique U et I jusqu'au 31ème ordre - Précision: Classe de mesure d'énergie active 0.5 - Électrique: Alimentation auxiliaire 80 … 270 VAC - Intégration: Le boîtier se connecte directement aux bornes de sortie des 3 phases du disjoncteur moulé. Il agit comme une extension du disjoncteur. Les dimensions du boîtier permettent une compatibilité parfaite avec les disjoncteurs des principaux fabricants de 63A, 125A, 160A et 250A. - Communication: Modbus RTU via port RS485 - Entrées et sorties: L'unité de mesure est équipée de 2 entrées numériques et 1 sortie relais programmable - Contrôle de circuit et alarmes: Le relais est programmable à l'atteinte de seuils min ou max de courant, tension, puissance, déséquilibre de phase, etc., permettant: - de protéger les circuits électriques - d'effectuer des fonctions d'alarme en cas de défaillance ou de signal inapproprié - d'effectuer un délestage automatique en cas de surcharge - Retour d'état des circuits électriques: Les 2 entrées numériques permettent de surveiller l'état des circuits ou appareils auxiliaires et d'alerter en cas de défaillance ou de rupture de circuit - Enregistrement des données: Les index d'énergie et de puissance sont enregistrés à une fréquence programmable par pas de 1 minute. Les données enregistrées peuvent être consultées via un logiciel et exportées au format .csv - Supervision: Consultation à distance des mesures via Modbus, sur logiciel tiers ou le logiciel gratuit fourni. Pour une consultation locale, des afficheurs encastrables pour portes d'armoire sont disponibles en option. Proposés en 2 formats différents, ils se connectent aux unités via un seul câble RJ12 - Réduction des coûts: - Économies de composants: Par rapport à une installation traditionnelle, une unité de mesure MAD intégrée élimine le besoin de: - Transformateurs de courant externes - Disjoncteurs ou porte-fusibles pour protéger les prises de tension - Câbles de connexion - Gain de temps: Installation plus rapide grâce à moins de composants - Réduction de la maintenance: Le design "tout-en-un" évite les risques de défaillance sur les composants auxiliaires, les câbles de connexion et les points de connexion - Conformité: CE, RoHS, REACh - Normes applicables: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Produits associés: Compatible avec: - MAD-D72: Afficheur 72×72 mm - MAD-D96: Afficheur 96×96 mm - Câbles RJ12 pour connecter l'afficheur à l'unité de mesure - Caractéristiques techniques / spécifications: - Unité de mesure intégrée pour disjoncteur moulé - Plages de courant: 63A, 125A, 160A, 250A - Alimentation auxiliaire: 80–270 VAC - Communication: Modbus RTU (RS485) - 2 entrées numériques, 1 sortie relais programmable - Classe de mesure d'énergie active: 0.5 - Conformité: CE, RoHS, REACh - Normes: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1
