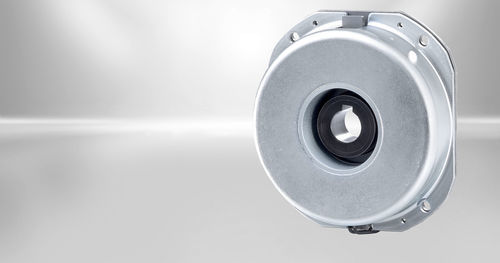

Unité de freinage à friction Compact Line

à disqueà ressortdesserrage électromagnétique

Aperçu
La gamme Compact Line comprend des freins à disque simple à actionnement par ressort, conçus pour un montage direct sur moteur en tant qu'unités complètes avec un minimum d'assemblage. La conception compacte facilite l'installation en cas d'espace limité. Les freins à ressort libérés électromagnétiquement génèrent le couple de freinage lorsque l'alimentation électrique est coupée.

Principe de fonctionnement
Ces freins à disque simple fonctionnent en sec. Des ressorts de compression pressent le disque de friction contre l'armature pour produire le couple de freinage. Un champ électromagnétique généré par la bobine compense la force du ressort lorsque la tension continue (DC) est appliquée, libérant ainsi le frein. La liaison forme-fit entre le disque de friction et le moyeu, ainsi que la fixation du moyeu sur l'arbre de la machine (par ex. arbre moteur), garantissent la transmission fiable du couple sans forces axiales sur l'arbre.

Alimentation électrique et redresseurs
Le frein nécessite une alimentation en courant continu. La connexion à une source AC est possible grâce aux options de redressement disponibles (pont de diodes, redresseur monocondensateur ou combinaisons). Selon la taille et le couple du frein, les ondulations de tension dues à une alimentation intermittente peuvent provoquer des vibrations ou un fonctionnement incorrect ; des dispositifs de commande ou de conditionnement adéquats doivent être fournis par le concepteur du système ou l'utilisateur pour assurer un fonctionnement correct.

Conception du frein
Le logement du solénoïde accueille la bobine de champ montée librement avec des fils sans silicone sortant en périphérie. L'âme de la bobine intègre les ressorts de compression et des goupilles de maintien pour l'armature. Le disque de friction présente une douille carrée et peut glisser axialement sur le moyeu. Lors de l'application de la tension continue, la force électromagnétique libère l'armature et neutralise l'effet de freinage.

Caractéristiques

• Conception compacte adaptée aux installations à espace limité
• Disponible avec ou sans redresseur intégré
• Montage direct sur moteur, assemblage facile
• Aucun réglage de jeu (air gap) requis

Détails techniques (résumé)
Description | Valeur
Plage de couple nominal | à partir de 1 Nm
Tension | DC 24, 102, 178, 230 V
Indice de protection | IP 00, IP 54

Spécifications techniques

• Famille de produits : Compact Line (frein à disque simple à actionnement par ressort)
• Conception : disque simple sous pression de ressort, fonctionnement en sec
• Montage : unité complète, montage direct sur moteur avec assemblage minimal
• Actionnement : engagé hors alimentation (actionnement par ressort), libéré par tension continue
• Disque de friction : douille carrée, mobile axialement sur le moyeu
• Bobine de champ : bobine montée librement avec fils sans silicone ; l'âme contient ressorts de compression et goupilles de maintien de l'armature
• Alimentation : nécessite une alimentation DC ; options de redresseur disponibles (pont, demi-onde, combinaisons) pour connexion AC
• Tensions disponibles : DC 24 V, DC 102 V, DC 178 V, DC 230 V
• Exemple de couple nominal (typique) : à partir de 1 Nm (selon la gamme de produits)
• Protection : options IP 00 et IP 54
