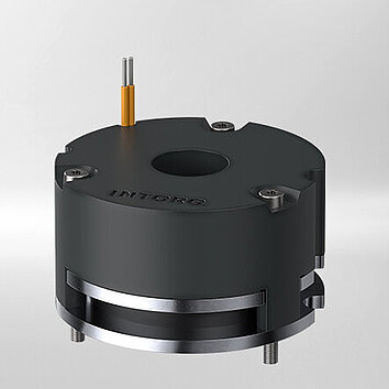

Unité de freinage à friction INTORQ BFK551

à disqueà ressortserrage à ressort

Vue d'ensemble du produit
Le INTORQ BFK551 est un frein à ressort compact conçu pour les petites applications de moteurs et d'entraînements. Son encombrement réduit et la conception spécifique du carter augmentent le rayon de frottement, offrant une performance de freinage supérieure par rapport à des modèles équivalents, tout en facilitant l'intégration dans des solutions d'entraînement neuves ou existantes. Des logements pour le passage des câbles et une sortie de câble dédiée préservent le cercle circonscrit minimal (CCM) quelle que soit la direction de montage. La préfabrication optimisée des sous-ensembles et l'assemblage final simplifié garantissent une qualité reproductible et une disponibilité mondiale.

Caractéristiques principales

• Frein dynamique ou de maintien avec fonction d'arrêt d'urgence
• Design compact avec rotor et bride
• Assemblé en usine avec vis de montage Torx® intégrées
• Cinq tailles de frein (01–05)
• Couples de frein de 0,24 à 4 Nm
• Système d'isolation homologué UL
• Installation simple sur l'arbre moteur
• Jeu d'air réglé en usine et protégé contre les réglages accidentels

Versions optionnelles

• Différents diamètres de moyeu selon la taille
• Libération manuelle pour les tailles 03/04/05

Données techniques (tableau)
Taille | 01 | 02 | 03 | 04 | 05
Hauteur | 31.1 mm | 31.2 mm | 31.8 mm | 31.8 mm | 34.8 mm
Puissance | 5.2 W | 6.2 W | 9.3 W | 10.9 W | 12.4 W
Couple de frein | 0,24 Nm | 0,5 Nm | 0,5 / 1 Nm | 1 / 2 Nm | 2 / 4 Nm
Tension d'alimentation | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC

Applications

• Applications pour petits moteurs
• Robotique
• Véhicules à guidage automatique (AGV)
• Techniques de convoyage et intralogistique
• Réducteurs et solutions d'entraînement associées

Caractéristiques techniques

• Nom du modèle : INTORQ BFK551
• Type de frein : frein à ressort (dynamique ou de maintien) avec fonction d'arrêt d'urgence
• Tailles disponibles : 01, 02, 03, 04, 05
• Hauteur par taille : 31.1 mm (01), 31.2 mm (02), 31.8 mm (03), 31.8 mm (04), 34.8 mm (05)
• Consommation électrique par taille : 5.2 W (01), 6.2 W (02), 9.3 W (03), 10.9 W (04), 12.4 W (05)
• Plage de couple de frein : 0,24 Nm à 4 Nm (selon taille/configuration)
• Tension d'alimentation : 24 VDC
• Montage : conception compacte avec rotor et bride ; installation simple sur l'arbre moteur
• Assemblage : livré entièrement monté avec vis de montage Torx® intégrées ; jeu d'air réglé en usine et sécurisé contre les réglages accidentels
• Option : différents diamètres de moyeu selon la taille ; libération manuelle pour tailles 03/04/05
• Normes/isolation : système d'isolation homologué UL
