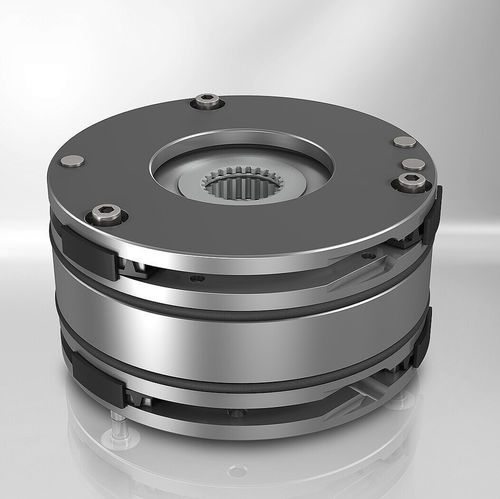

Unité de freinage multidisque A00 series

à disqueélectromagnétiqueà ressort

Présentation
La Elevation Line est conçue pour les applications d'ascenseur et comprend des freins électromagnétiques à ressort selon plusieurs versions. Les systèmes de freinage respectent les exigences de sécurité EN 81 et apportent des solutions pour différents concepts d'entraînement. Les freins Elevation présentent une conception compacte et un couple de freinage constant, adaptés aux machines d'ascenseur avec ou sans réducteur ainsi qu'aux systèmes à câble et à courroie. Des micro-interrupteurs intégrés permettent la surveillance à distance de l'état de commutation. Toutes les versions disposent d'une mise en liberté manuelle pour une commande manuelle en cas de défaillance du système d'ascenseur.

Caractéristiques principales

• Système de freinage redondant
• Couple de freinage constant
• Convient aux exigences de sécurité renforcées
• Surveillance de l'état de commutation par micro-interrupteurs
• Technologie fiable et éprouvée

Versions

• Frein à disque simple à ressort 76 461..A00
  • Frein de maintien avec fonction d'arrêt d'urgence
  • Conçu pour machines d'ascenseur avec réducteur
  • Convient aux technologies à câble
  • Plage de couple : 75 à 220 Nm
  • Vitesse de déplacement jusqu'à 3 m/s
  • Couple réglable
  • Mise en liberté manuelle intégrée
  • Concept de sécurité à circuit unique breveté selon EN 81-1
  • Directive ascenseurs 95/16/CE
• Frein à disque simple à ressort 76 451..A00
  • Frein de maintien avec fonction d'arrêt d'urgence
  • Conçu pour machines d'ascenseur avec réducteur
  • Convient aux technologies à courroie
  • Plage de couple : 280 à 440 Nm
  • Vitesse de déplacement jusqu'à 3 m/s
  • Couple réglable
  • Mise en liberté manuelle intégrée
  • Concept de sécurité à circuit unique breveté selon EN 81-1
  • Directive ascenseurs 95/16/CE
• Frein à double circuit à ressort 78 110..A00
  • Frein de maintien avec fonction d'arrêt d'urgence
  • Conçu pour machines d'ascenseur sans réducteur
  • Convient aux technologies à courroie et à câble
  • Plage de couple : 2x100 Nm à 2x700 Nm
  • Vitesse de déplacement jusqu'à env. 4 m/s
  • Freinage haute énergie
  • Amortissement acoustique breveté
  • Ouverture indépendante des circuits de frein avec possibilité de freinage doux
  • Kit de montage pour codeurs en option
  • Mise en liberté manuelle optionnelle et possible en retrofit
  • Exigences de sécurité selon EN 81-20:2014 et EN 81-50:2014
  • Directive ascenseurs 2014/33/UE

Données techniques
Type | Frein SA à disque simple | Frein SA à disque simple | Frein SA à double circuit
Version | 76 461..A00 | 76 451..A00 | 78 110..A00
Couple transmissible | 75 Nm jusqu'à 440 Nm | |
Tension nominale standard | 205 VDC | 205 VDC | 102 VDC
Indice de protection | IP44 | IP44 | IP21
Température ambiante | -5 à +35 °C | -5 à +35 °C | +5 à +40 °C

Caractéristiques / spécifications techniques

• Nom de la série : Elevation Line (freins électromagnétiques à ressort pour la technique des ascenseurs)
• Modèles / versions : 76 461..A00, 76 451..A00, 78 110..A00
• Plages de couple : 75 Nm à 440 Nm (variantes mono-disque) ; double circuit : 2x100 Nm à 2x700 Nm
• Tensions nominales : 205 VDC (disques simples), 102 VDC (double circuit)
• Indices de protection : IP44 (disques simples), IP21 (double circuit)
• Plages de température de fonctionnement : -5 à +35 °C (certains disques simples), +5 à +40 °C (double circuit)
• Applications : machines d'ascenseur avec réducteur, entraînements sans réducteur, systèmes à câble et à courroie
• Normes et directives : EN 81 / EN 81-1 / EN 81-20 / EN 81-50 ; Directives ascenseurs 95/16/CE et 2014/33/UE selon cas
• Surveillance et fonctionnement : micro-interrupteurs intégrés pour la surveillance de l'état de commutation ; mise en liberté manuelle pour intervention
• Fonctions supplémentaires : couple réglable, fonction d'arrêt d'urgence, amortissement acoustique breveté (selon versions), kit codeur optionnel et mise en liberté manuelle rétrofittable (double circuit)
