Unité de freinage à disque Classic Line

à ressortserrage à ressortdesserrage manuel

Présentation

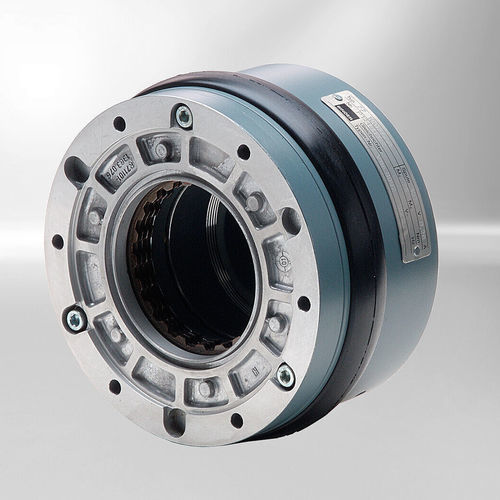

La Kendrion Classic Line est un frein électromagnétique à rappel par ressort conçu pour des applications industrielles telles que les machines-outils et les moteurs à engrenages. Il assure un maintien par ressort hors tension et se libère sous excitation CC.

Points clés

• Type de produit : frein électromagnétique à rappel par ressort
• Applications typiques : machines-outils, moteurs à engrenages, treuils, impression et transformation du papier
• Série : Classic Line
• Fabricant : Kendrion
• Image principale : https://www.kendrion.com/fileadmin/_processed_/b/1/csm_electromagnetic-spring-applied-brake-classic-line_8c7545704f.jpg

Principe de fonctionnement
Le frein est appliqué par des ressorts et libéré électromagnétiquement : les ressorts de compression génèrent le couple de freinage hors tension ; l'application d'une tension CC crée un champ magnétique qui relève l'armature et libère le paquet de friction. Conception pour fonctionnement à sec et faible couple résiduel en position libérée.

Conception
Le boîtier magnétique contient l'enroulement d'excitation avec les bornes de raccordement et le paquet de ressorts qui presse les disques de friction contre la bride. Les lamelles extérieures et intérieures sont cannelées sur la couronne et l'axe respectivement ; bagues et couronne définissent le jeu d'air. Une portée de centrage sur bride et carter facilite le montage d'un encodeur sans efforts axiaux sur l'arbre entraîné.

Caractéristiques particulières

• Options : redresseur intégré (monodirectionnel ou en pont) pour raccordement en AC
• Option : levée manuelle pour libération en cas d'urgence ou maintenance
• Ressorts répartiteurs intégrés dans les lamelles extérieures pour un fonctionnement avec quasi‑absence de couple résiduel
• Portée de centrage pour montage direct de tachymètre/encodeur

Applications & caractéristiques

• Appareil fermé, prêt à l'installation, couple réglable centralement et sans paliers
• Aucun effort axial sur l'arbre freiné ; adapté au fonctionnement en position verticale
• Usages types : machines-outils, moteurs à engrenages, treuils, impression et transformation du papier (selon application)

Données techniques

• Gamme de couple nominal : 17 Nm – 800 Nm
• Tensions : CC 24 V, CC 102 V, CC 178 V
• Degrés de protection : IP54, IP55
