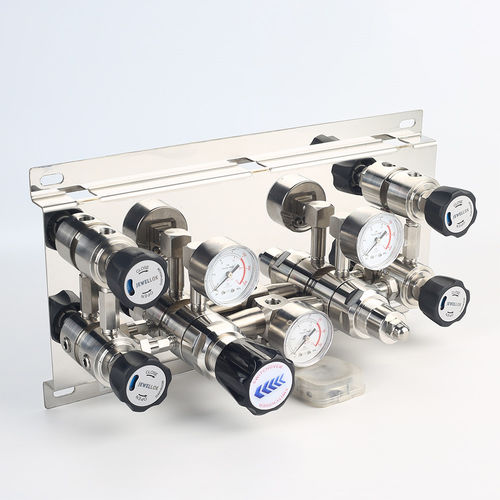

Panneau de contrôle pour la calibration de pression JSP-3AE Series

en inoxmodulaireautomatique

Présentation

La série JSP-3AE est un tableau de régulation de pression conçu pour la distribution et le contrôle de gaz haute pureté en milieu industriel et en laboratoire. Conception modulaire avec fonction de basculement automatique, compatible avec les gaz inertes, réactifs, inflammables et oxydants (jusqu'à grade 6.0) ; corps en inox 316L disponible pour gaz corrosifs.

Caractéristiques principales

• Fonction de basculement automatique pour alimentation continue
• Détendeur monoposte : séries JSR-1E / JSR-6E
• Corps chromé en laiton (standard) ou corps et bonnet en SS 316L (pour gaz corrosifs)
• Vannes d'arrêt à diaphragme
• Admissible pour une pression d'entrée jusqu'à 300 bar
• Testé pour usage oxygène
• Design modulaire pour installation dans armoires de sécurité pour bouteilles

Applications types

• Essais de composants
• Systèmes d'étalonnage
• Contrôle de pression en laboratoire
• Systèmes d'échantillonnage haute pression
• Équipements de service et d'essai

Données techniques

• Type : monoposte
• Pression d'entrée P1 : max. 300 bar
• Pression de sortie P2 (options) : 2 / 4 / 10 / 20 / 50 / 100 bar
• Matériaux du corps : laiton chromé (standard) ; SS 316L disponible pour gaz corrosifs — voir l'info de commande
• Siège de vanne (régulateur / vanne d'arrêt) : PCTFE
• Diaphragme (régulateur) : Hastelloy® C276 ; diaphragme (vanne) : Elgiloy®
• Joints toriques : Viton® (FKM) ; option : Kalrez® (FFKM)
• Filtre : SS 316L
• Raccords entrée/sortie : 1/4" NPT(F)
• Plage de température d'utilisation : -30°C à +74°C
• Fuite vers l'atmosphère : 1×10^-8 mbar·L/s He ; via siège : 1×10^-6 mbar·L/s He
• Poids : 4,8 kg

Documentation et plans
Schéma, courbes de débit et de pression de sortie ainsi que plans de dimensions sont fournis en images sur la page produit.

Informations de commande
Codes de commande détaillés, images de configuration et options de matériaux disponibles sur la page produit ; consulter l'information de commande pour les combinaisons régulateur/vanne et options spéciales.
