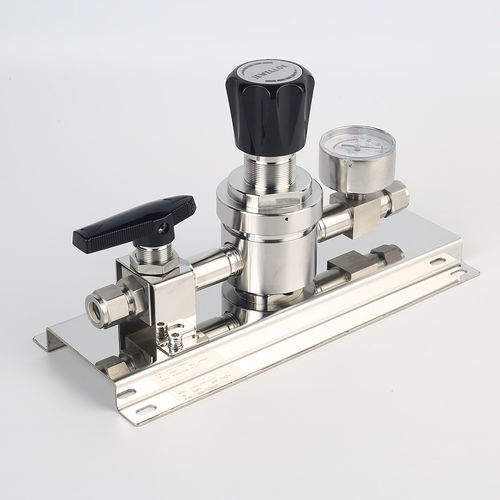

Panoplie gaz UHP JSR-1ETG-BV

en acier inoxydable

Présentation
L'ensemble de prise murale gaz JSR-1ETG-BV Série intègre un régulateur monoposte VSR-1EL et des vannes d'isolement à membrane pour un contrôle de pression précis des gaz haute pureté et industriels. Conçu pour une installation murale et modulaire, l'unité supporte une pression d'entrée jusqu'à 100 bar et est testée pour une utilisation avec oxygène.

Caractéristiques principales

• Points de prise murale
• Régulateur monoposte série VSR-1EL
• Corps et chapeau chromés en laiton pour gaz inertes, réactifs, inflammables et oxydants (jusqu'au grade 6.0)
• Option corps et chapeau en acier inoxydable 316L pour gaz corrosifs
• Conception modulaire pour configuration et maintenance aisées
• Vannes d'isolement de type membrane
• Convient pour une pression d'entrée jusqu'à 100 bar
• Testé pour utilisation avec oxygène

Applications typiques

• Essais de composants
• Systèmes d'étalonnage
• Contrôle de pression en laboratoire
• Systèmes d'échantillonnage haute pression
• Équipements de service et de test

Caractéristiques techniques
Type : monoposte (single-stage)
Série : JSR-1ETG-BV
Pression d'entrée P1 : max. 100 bar
Pression de sortie P2 : 2 / 4 / 10 / 20 / 50 bar
Matériaux :
Corps (régulateur et vannes) : laiton chromé ou acier inoxydable 316L (voir options de commande)
Siège de valve (régulateur) : PCTFE
Siège de valve (vanne d'isolement) : PTFE
Membrane (régulateur) : Hastelloy® C276
Filtre : SS 316L
Plage de température : -30°C à +74°C
Taux de fuite (vers l'atmosphère) : 1×10^-8 mbar l/s He
Taux de fuite (via siège) : 1×10^-6 mbar l/s He
Capacité d'écoulement : Cv = 0.07
Poids : 4,1–5,7 kg

Dimensions
Les dimensions et schémas sont fournis dans les diagrammes produit et le tableau de flux accompagnant cette fiche produit.

Informations de commande

• Série : JSR-1ETG-BV
• Modèle du régulateur : VSR-1EL (monoposte)
• Pressions de sortie disponibles : 2 / 4 / 10 / 20 / 50 bar
• Options matériaux : laiton chromé ou acier inoxydable 316L
