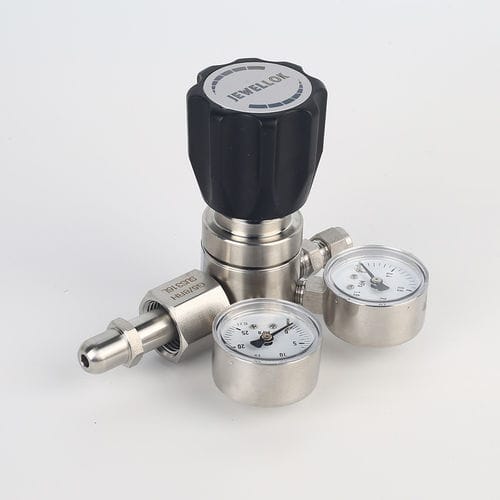

Régulateur de pression pour gaz JSR-1E Seriespour oxygènepour gaz inerteà diaphragme
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Fluide
- pour gaz, pour oxygène, pour gaz inerte
- Technologie
- à diaphragme
- Nombre d'étages
- mono-étagé
- Matériau
- en laiton chromé, en inox 316
- Application
- pour applications de haute pureté, pour laboratoire
- Autres caractéristiques
- pour applications de haute pureté, avec filtre
- Pression
Min: 0 bar
(0 psi)Max: 300 bar
(4 351,13 psi)- Diamètre de l'orifice
6,35 mm
(0,25 in)- Température
Min: -30 °C
(-22 °F)Max: 74 °C
(165,2 °F)
Description
Caractéristiques produit
Applications typiques
Dimensions (mm)
Dessin des dimensions disponible sur la page produit d'origine (image supprimée).
Données techniques
Informations de commande
Spécifications
- Détendeur de bouteille adapté aux gaz haute pureté, inertes, réactifs, inflammables et oxydants
- Corps et chapeau en laiton chromé pour gaz jusqu'à la classe 6.0
- Corps et chapeau en acier inoxydable 316L en option pour gaz corrosifs
- Configuration flexible à 6 ports
- Pression de sortie stable avec réglage manuel par volant
- Testé pour utilisation avec de l'oxygène
Applications typiques
- Essais de composants
- Systèmes d'étalonnage
- Contrôle de pression en laboratoire
- Systèmes d'échantillonnage haute pression
- Équipements de service et d'essai
Dimensions (mm)
Dessin des dimensions disponible sur la page produit d'origine (image supprimée).
Données techniques
- Type : monopostage
- Pression d'entrée P1 : max. 300 bar
- Pression de sortie P2 : VAC / 2 / 4 / 8 / 10 / 20 bar
- Matériaux corps/chapeau : laiton (chromé) ou SS 316L pour gaz corrosifs
- Siège de vanne : PCTFE
- Membrane : Hastelloy® C276
- Joint torique : Viton® (FKM) ; option : Kalrez® (FFKM)
- Filtre : SS 316L
- Entrées et sorties : 1/4" NPT (F)
- Température de fonctionnement : -30°C à +74°C
- Taux de fuite (vers atmosphère) : 1×10^-8 mbar l/s He
- Taux de fuite (par siège) : 1×10^-6 mbar l/s He
- Capacité d'écoulement : Cv = 0.07
- Poids : 1,30 kg
Informations de commande
- Illustrations et codes de commande disponibles sur la page produit d'origine (images supprimées)
- Pour les gaz mixtes, préciser la norme et le filetage de raccord de bouteille lors de la commande
- Options de matériaux et de raccords sélectionnables à la commande
Spécifications
- Model / Series : JSR-1E Series
- Type : détendeur monopostage
- Pression d'entrée max. : 300 bar
- Pressions de sortie disponibles : VAC, 2, 4, 8, 10, 20 bar
- Matériaux corps/chapeau : laiton (chromé) ou SS 316L
- Matériau siège : PCTFE
- Matériau membrane : Hastelloy® C276
- Matériau joint : Viton® (FKM) ; option : Kalrez® (FFKM)
- Filtre : SS 316L
- Raccords : 1/4" NPT (F)
- Température de fonctionnement : -30°C à +74°C
- Taux de fuite (vers atmosphère) : 1×10^-8 mbar l/s He
- Taux de fuite (par siège) : 1×10^-6 mbar l/s He
- Capacité d'écoulement : Cv 0.07
- Poids : 1,30 kg
