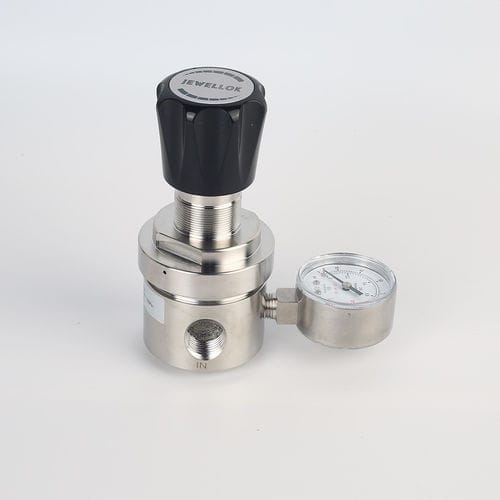

Régulateur de pression pour propane JSR series

pour azotepour oxygèneà diaphragme

Caractéristiques du produit

• Régulateur de pression pour montage en ligne et sur panneau
• Corps et bonnet en laiton chromé pour gaz inertes, réactifs, inflammables et oxydants et leurs mélanges jusqu'à la qualité 6.0
• Corps et bonnet en acier inoxydable 316L pour gaz corrosifs
• Configuration flexible à 4 orifices
• Pression de sortie stable
• Limitation simple de la pression de sortie par volant
• Orifice de remplissage en entrée
• Testé pour utilisation avec oxygène

Applications typiques

• Essais de composants
• Systèmes d'étalonnage
• Contrôle de pression en laboratoire
• Systèmes d'échantillonnage haute pression
• Équipements de service et de test

Dimensions (mm)
Plans dimensionnels et images disponibles sur la fiche produit (voir les images produit pour les illustrations détaillées des dimensions).

Caractéristiques techniques

• Type : simple étage
• Pression d'entrée P1 : max. 100 bar
• Pression de sortie P2 : 1 / 2 / 4 / 8 / 10 / 20 / 35 / 50 bar
• Matériaux : voir les informations de commande pour les matériaux de corps sélectionnables
• Corps du régulateur : voir les informations de commande
• Siège de vanne : PCTFE
• Diaphragme : Hastelloy® C276 ; PTFE + Néoprène (option NP)
• Joint torique : Viton® (FKM) ; option Kalrez® (FFKM)
• Filtre : SS 316L
• Entrées et sorties : voir les informations de commande
• Plage de températures : -30℃ à +74℃
• Taux de fuite (vers l'atmosphère) : 1×10⁻⁸ mbar l/s He
• Taux de fuite (via le siège) : 1×10⁻⁶ mbar l/s He
• Capacité d'écoulement : Cv = 1.7
• Poids : 2.8 kg
