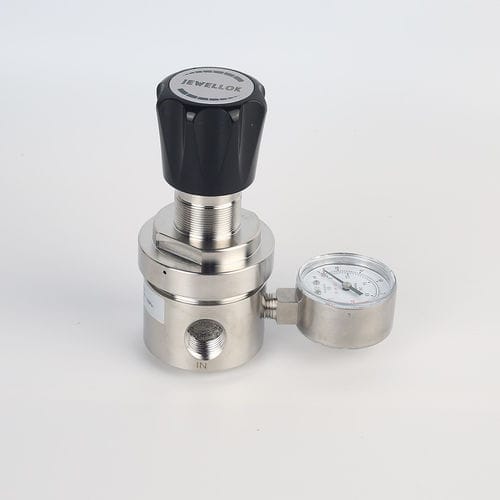

Régulateur de pression pour propane JSR Series

pour azotepour oxygèneà diaphragme

Caractéristiques du produit

• Régulateur de pression montage sur canalisation et panneau
• Corps et chapeau en laiton chromé pour gaz inertes, réactifs, inflammables et oxydants et mélanges jusqu'à la qualité 6.0
• Corps et chapeau en acier inoxydable 316L pour gaz corrosifs
• Configuration flexible à 4 ports
• Pression de sortie stable
• Limitation simple de la pression de sortie par volant
• Orifice de remplissage à l'entrée
• Testé pour utilisation avec oxygène

Applications typiques

• Tests de composants
• Systèmes d'étalonnage
• Contrôle de pression en laboratoire
• Systèmes d'échantillonnage haute pression
• Équipements de service et d'essai

Dimensions
Dimensions fournies sur les images produit en mm (se référer aux schémas de dimensions).

Données techniques
Type : étage unique
Pression d'entrée P1 : max. 100 bar
Pression de sortie P2 : 1 / 2 / 4 / 8 / 10 / 20 / 35 / 50 bar
Matériaux :
Corps du régulateur : voir informations de commande
Siège de valve : PCTFE
Diaphragme : Hastelloy® C276 ; PTFE + Néoprène (option NP)
Joint torique : Viton® (FKM) (option : Kalrez® (FFKM))
Filtre : SS 316L
Entrées et sorties : voir informations de commande
Plage de température : -30℃ à +74℃
Taux de fuite (vers l'atmosphère) : 1×10⁻⁸ mbar·l/s He
Taux de fuite (via siège) : 1×10⁻⁶ mbar·l/s He
Capacité d'écoulement : Cv = 1.7
Poids : 2.8 kg

Informations sur le débit et la commande
Graphiques d'écoulement et illustrations de commande fournis dans les images produit. Pour les gaz mélangés, préciser la norme de raccord de bouteille et le filetage lors de la commande.

Caractéristiques / Spécifications techniques

• Famille de modèles : JSR-3L & JSR-3LP Series
• Montage : montage en ligne et sur panneau
• Étages : régulateur à un seul étage
• Pression d'entrée max. : 100 bar
• Pressions de sortie sélectionnables : 1, 2, 4, 8, 10, 20, 35, 50 bar
• Corps disponibles : laiton (chromé) ou SS 316L (pour gaz corrosifs)
• Matériau du siège de soupape : PCTFE
• Options de diaphragme : Hastelloy® C276 ou PTFE+Néoprène (option NP)
• Options de joint torique : Viton® (FKM) standard ; Kalrez® (FFKM) en option
• Matériau du filtre : SS 316L
• Configuration : configuration flexible à 4 ports
• Plage de fonctionnement en température : -30℃ à +74℃
• Étanchéité : jusqu'à 1×10⁻⁸ mbar·l/s He vers l'atmosphère ; 1×10⁻⁶ mbar·l/s He via le siège
• Capacité d'écoulement : Cv = 1.7
• Poids : env. 2.8 kg
• Caractéristiques : pression de sortie stable, limitation simple par volant, orifice de remplissage à l'entrée, testé pour service oxygène
