Vanne à pointeau JNV Series
manuellede régulationde régulation de débit

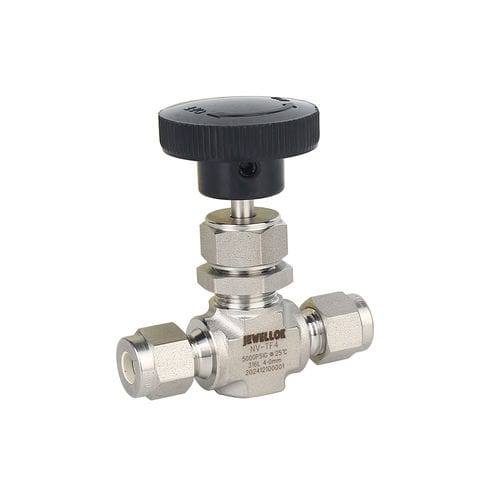

Vanne à pointeau - JNV Series - Jewellok - manuelle / de régulation / de régulation de débit
Vanne à pointeau - JNV Series - Jewellok - manuelle / de régulation / de régulation de débit
Vanne à pointeau - JNV Series - Jewellok - manuelle / de régulation / de régulation de débit - image - 2
Vanne à pointeau - JNV Series - Jewellok - manuelle / de régulation / de régulation de débit - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Jewellok

Caractéristiques

Type
à pointeau
Actionnement
manuelle
Fonction
de régulation, de régulation de débit
Media
pour gaz naturel
Corps
à siège souple, en ligne, en angle droit, de faible encombrement, en Y
Matière
en inox
Autres caractéristiques
haute pression
DN

Min: 0 mm
(0 in)

Max: 10 000 mm
(393,701 in)

Pression

Min: 0 bar
(0 psi)

Max: 345 bar
(5 003,8 psi)

Température

Min: -54 °C
(-65 °F)

Max: 232 °C
(450 °F)

Description

Présentation
Robinet à pointeau de précision conçu pour le contrôle de débit de gaz naturel haute pureté dans des systèmes haute pression. Unité compacte, montage sur panneau, disponible en configurations droite, coudée et en croix.

Principales caractéristiques
  • Système d'étanchéité précontraint (live-loaded)
  • Tige en V, tige de régulation ou tige à siège souple en option
  • Conception compacte
  • Montage sur panneau
  • Configurations de flux : droite, coudée, croix
  • Pression de service jusqu'à 5000 psig (345 bar)


Applications
  • Essais de composants
  • Systèmes d'étalonnage
  • Contrôle de pression en laboratoire
  • Systèmes d'échantillonnage haute pression
  • Équipements de service et d'essai


Caractéristiques techniques
  • Type : Robinet à pointeau
  • Pression d'entrée P1 : max. 345 bar
  • Matériaux : voir informations de commande
  • Corps : voir informations de commande
  • Siège : PCTFE
  • Filtre : 316 (inox)
  • Entrées / sorties : voir informations de commande
  • Plage de température : -54 °C à +232 °C
  • Taux de fuite : 0,1 cc/min
  • Orifice : voir informations de commande
  • Poids : 0,1 kg


Informations de commande
Les matériaux, la configuration du corps, les entrées/sorties et les orifices sont précisés dans les informations de commande.
