Régulateur de pression pour gaz JSR-4L Series
pour gaz chauffépour gaz neutrepour oxygène

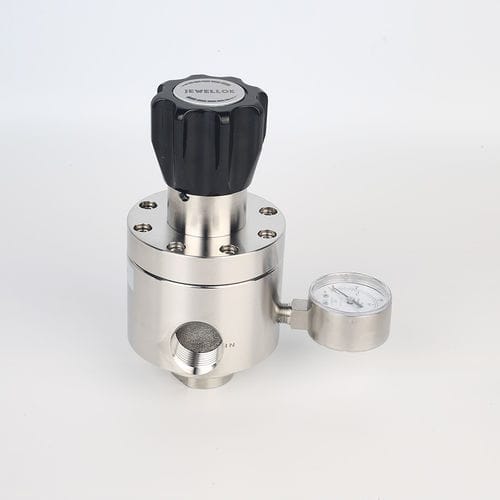

Régulateur de pression pour gaz - JSR-4L Series - Jewellok - pour gaz chauffé / pour gaz neutre / pour oxygène
Régulateur de pression pour gaz - JSR-4L Series - Jewellok - pour gaz chauffé / pour gaz neutre / pour oxygène
Régulateur de pression pour gaz - JSR-4L Series - Jewellok - pour gaz chauffé / pour gaz neutre / pour oxygène - image - 2
Régulateur de pression pour gaz - JSR-4L Series - Jewellok - pour gaz chauffé / pour gaz neutre / pour oxygène - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Jewellok

Caractéristiques

Fluide
pour gaz, pour gaz neutre, pour oxygène, pour gaz chauffé
Technologie
à diaphragme
Nombre d'étages
mono-étagé
Matériau
en laiton chromé, de laiton, en acier inoxydable 316L, en PTFE, en EPDM
Application
basse pression, pour applications pharmaceutiques
Autres caractéristiques
de ligne, grand débit, sans fuite, en ligne
Pression

Min: 2 bar
(29,01 psi)

Max: 35 bar
(507,63 psi)

Diamètre de l'orifice

9,5 mm
(0,374 in)

Température

Min: -15 °C
(5 °F)

Max: 74 °C
(165,2 °F)

Description

Caractéristiques du produit
  • Détendeur de ligne basse pression, fort débit
  • Corps en laiton chromé adapté aux gaz inertes, réactifs, inflammables et oxydants ainsi qu'aux mélanges jusqu'à la grade 6.0
  • Corps en acier inoxydable 316L en option pour les applications pharmaceutiques, alimentaires et des boissons
  • Configuration flexible à 4 ports
  • Pression de sortie stable
  • Testé pour utilisation avec l'oxygène


Applications typiques
  • Essais de composants
  • Systèmes d'étalonnage
  • Contrôle de pression en laboratoire
  • Systèmes d'échantillonnage haute pression
  • Équipements de service et d'essai


Dimensions (mm)
Les dessins de dimensions et les images sont fournis sur la fiche produit à titre de référence (les illustrations montrent le montage et les dimensions globales).

Données techniques
Type : à étage unique
Pression d'entrée P1 : max. 35 bar
Pression de sortie P2 : 2 / 3 / 4 / 8 / 10 / 20 bar
Matériaux :
Corps du régulateur : voir infos de commande
Siège de vanne : EPDM (option Buna-N)
Membrane : PTFE + Néoprène
Entrées et sorties : voir infos de commande
Plage de température : -15℃ à +74℃
Fuite : étanche (sans fuite détectable)
Capacité d'écoulement : Cv = 5.1
Poids : 4.1 kg

Commande
Les informations et exemples de commande sont fournis sur la fiche produit pour sélectionner le matériau du corps, les raccords d'entrée/sortie et les accessoires. Pour les gaz mélangés, spécifier la norme et le filetage de la connexion bouteille lors de la commande.

Caractéristiques / Spécifications techniques
  • Type : à étage unique
  • Pression d'entrée max. : 35 bar
  • Pressions de sortie sélectionnables : 2, 3, 4, 8, 10, 20 bar
  • Matériaux du corps : laiton chromé (standard) ou SS316L (pour pharma/alimentation/boissons)
  • Siège de vanne : EPDM (option Buna-N)
  • Membrane : PTFE + Néoprène
  • Plage de température : -15℃ à +74℃
  • Performance d'étanchéité : étanche (sans fuite détectable)
  • Capacité d'écoulement : Cv = 5.1
  • Poids : 4.1 kg
