Insert fileté LEM

en polyéthylène basse densité PEBDcarrépour montage en extrémité de tube carré

Présentation

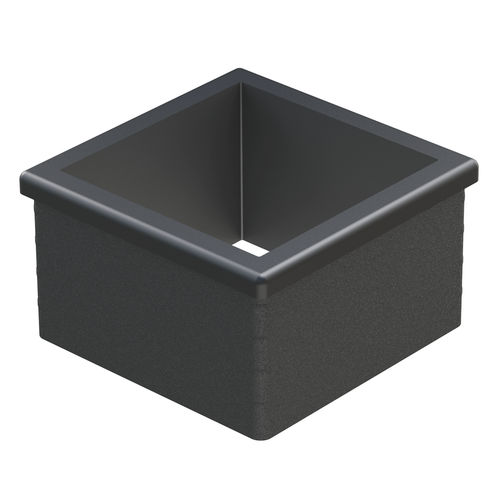

L'embout ouvert pour tube carré LEM est conçu pour l'assemblage de structures utilisant des tubes télescopiques coulissants. Fabriqué en LDPE (Polyéthylène Basse Densité), il assure un ajustement adapté aux applications de glissement guidé et se décline en plusieurs références dimensionnelles.

Variantes
Disponible également en version pour tube rectangulaire (famille LFM). Plusieurs références dimensionnelles sont proposées pour s'adapter aux couples tube extérieur/intérieur.

Documents et conformité

• Plan PDF: disponible (2D)
• UL94: non classé / pas de classement de inflammabilité indiqué
• IP: non disponible / pas d'indication de protection
• RoHS: conforme
• Unités de mesure: millimètres
• Vidéo: démonstration produit disponible

Références et dimensions disponibles
Référence | Pour tube extérieur | Épaisseur tube extérieur | Pour tube intérieur | L | H
03200800032 | 35 x 35 | 2,00 | 25 x 25 | 28,15 | 3,50
03200800035 | 50 x 50 | 1,50 | 40 x 40 | 28,40 | 3,50
03200800036 | 50 x 50 | 2,00 | 40 x 40 | 30,50 | 4,00
03200800038 | 60 x 60 | 2,00 | 50 x 50 | 32,00 | 4,00

Caractéristiques / spécifications techniques

• Modèle: LEM
• Type: Embout ouvert pour tube carré
• Matériau: LDPE (Polyéthylène Basse Densité)
• Application: Assemblage de structures avec tubes télescopiques coulissants
• Version pour tube rectangulaire: famille LFM
• Conformité RoHS: conforme
• UL94: non classé / pas d'information
• IP: non disponible / pas d'information
• Unités: millimètres
• Références et données dimensionnelles: voir tableau ci‑dessus
