Écrou à collerette QA

en Ten boisen composite

Description

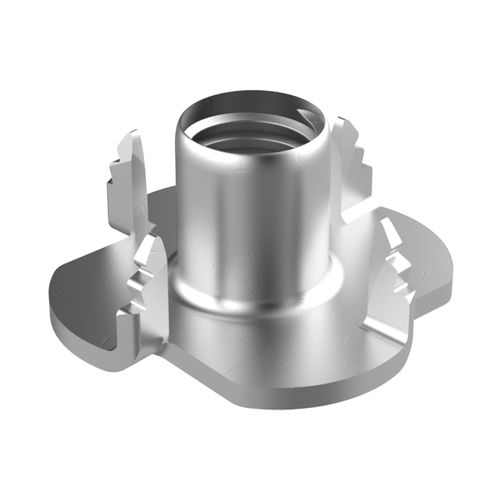

Écrou en T QA conçu pour fixer du bois, du panneau de particules et des panneaux composites tout en maintenant une surface affleurante. Il présente un corps long et fin avec une collerette à une extrémité formant une apparence en T vue de côté. La collerette est équipée de pointes/crochets qui s'ancrent dans la pièce lors du serrage du boulon côté opposé pour améliorer la rétention.

Informations techniques

• Plan PDF : disponible (téléchargement depuis la fiche produit)
• UL94 : non indiqué / non applicable
• IP : non indiqué / non applicable
• RoHS : conforme
• Mesures exprimées en : millimètres
• Vidéo : vidéo produit disponible sur la fiche produit

Références / Dimensions (tableau)
Référence | Métrique (M) | A | B | C
00900700001 | M5 | 17,00 | 6,20 | 8,00
00900700002 | M6 | 19,00 | 8,00 | 10,00
00900700003 | M8 | 22,00 | 9,50 | 11,00
00900700004 | M10 | 25,00 | 12,00 | 11,00

Caractéristiques / Spécifications techniques

• Type de produit : écrou en T QA (écrou en T avec collerette)
• Application principale : fixation de bois, panneaux de particules et panneaux composites avec projection minimale
• Conception : corps long et fin avec collerette à une extrémité (aspect en T vue de côté)
• Fonction de rétention : collerette munie de pointes/crochets qui s'ancrent dans le matériau lors du serrage du boulon
• Filetages disponibles : M5, M6, M8, M10
• Unités de mesure : millimètres
• Conformité : RoHS conforme ; UL94 et IP non indiqués
• Ressources : plan PDF téléchargeable et vidéo produit disponibles sur la fiche
