Insert de fiche pour mobilier LES

Description

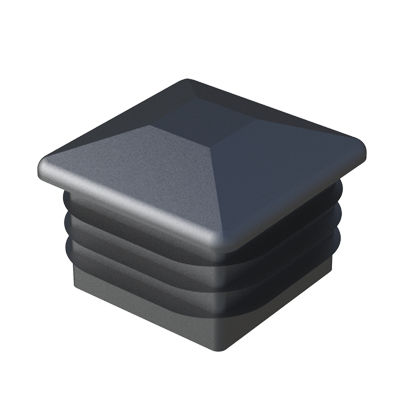

Embout pour tube carré LES avec base finition «toit» (pyramide tronquée) conçu pour assurer une fermeture esthétique et protectrice des profils carrés. Disponible aussi pour profils rectangulaires (LFS). Adapté aux applications industrielles et d’ameublement.

Options & finitions
Finitions en couleurs RAL disponibles sur demande. Certaines références disponibles en matériaux BIO (respectueux de l’environnement). Finition de surface polie ou texturée selon la référence. Options en TPE disponibles pour propriétés antidérapantes ou d’amortissement acoustique.

Conformité et propriétés
UL94 : non disponible
Indice IP : non disponible
RoHS : conforme
Unités de mesure : millimètres

Documentation & médias
Plan 2D (PDF) téléchargeable. Rendus produits et vidéo disponibles.

Tableau des références et dimensions
Référence | Pour Tube | Epaisseur Tube | D | H | d | L | d1 | More Info
00300400131 | 20 x 20 | 1,50 | 20,00 | 5,00 | 15,00 | 12,00 | 19,00 | info
00300400693 | 22 x 22 | 1,50 | 22,00 | 5,00 | 17,50 | 14,00 | 21,00 | info
00300400132 | 25 x 25 | 1,50 | 25,00 | 5,00 | 20,00 | 13,50 | 24,50 | info
00300400133 | 30 x 30 | 1,50 | 30,00 | 5,00 | 24,00 | 13,50 | 29,00 | info
00300400134 | 35 x 35 | 1,50 | 35,00 | 5,00 | 27,80 | 14,50 | 34,00 | info
00300400135 | 40 x 40 | 1,50 | 40,00 | 5,00 | 33,50 | 14,00 | 38,50 | info
00300401146 | 50 x 50 | 1,00 à 2,00 | 50,50 | 5,00 | 45,00 | 19,50 | 49,50 | info
00300400694 | 80 x 80 | 1,50 | 80,00 | 6,00 | 71,00 | 17,00 | 79,00 | info

Notes

• Pour des raisons techniques de production, le résidu de zone d'injection peut dépasser la cote L.
• Le fini de surface peut varier entre poli et texturé selon la référence choisie.

Caractéristiques / spécifications techniques

• Brand: ISC Plastic Parts
• Famille / référence : LES
• Type : embout pour tube carré avec finition «toit» (pyramide tronquée)
• Compatibilité : disponible également pour tubes rectangulaires (LFS)
• Tailles disponibles (exemples) : 20×20, 22×22, 25×25, 30×30, 35×35, 40×40, 50×50, 80×80 (voir tableau pour dimensions complètes)
• Epaisseur de paroi typique : 1,50 mm (certaines tailles 1,00 à 2,00 mm)
• Unités : millimètres
• RoHS : conforme
• UL94 : non spécifié / non disponible
• Indice IP : non spécifié / non disponible
• Options couleur/finition : couleurs RAL disponibles; finitions polies ou texturées
• Ligne BIO : références sélectionnées disponibles en matériaux respectueux de l’environnement
• Médias : plans 2D (PDF) et vidéo produit disponibles
