Bouchon cylindrique LGLR
à ailettesen dômeà emboîter

Bouchon cylindrique - LGLR - ISC PLASTIC PARTS - à ailettes / en dôme / à emboîter
Bouchon cylindrique - LGLR - ISC PLASTIC PARTS - à ailettes / en dôme / à emboîter
Bouchon cylindrique - LGLR - ISC PLASTIC PARTS - à ailettes / en dôme / à emboîter - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Forme
cylindrique, à ailettes, en dôme
Type
à emboîter
Matériau
en polyéthylène basse densité PEBD
Applications produits
pour tuyaux, pour produits cylindriques, pour mobilier
Diamètre fonctionnel

Max: 80 mm
(3,15 in)

Min: 16 mm
(0,63 in)

Épaisseur

Max: 5 mm
(0,2 in)

Min: 1 mm
(0 in)

Description

Description

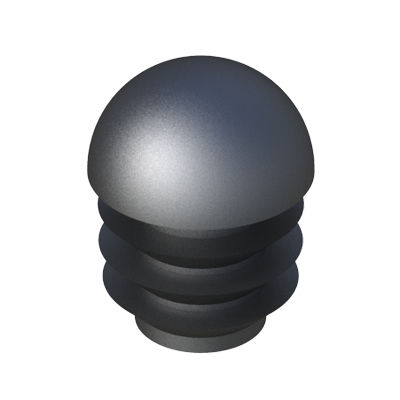

Les embouts pour tube LGLR sont conçus pour l'installation dans des tubes ronds. Ils présentent une tête sphérique (type champignon) et sont fabriqués en PEBD (polyéthylène basse densité). Des ailettes intégrées améliorent la tenue après insertion. La gamme couvre des diamètres extérieurs de tube de 16 mm à 80 mm. Selon la référence, la finition de surface peut être lisse ou texturée avec différents niveaux de texture.

Caractéristiques principales
  • Matériau : PEBD (polyéthylène basse densité)
  • Application : Embout / insert pour tubes ronds
  • Système de fixation : Ailettes améliorant la tenue après installation
  • Plage de diamètres : Diamètres extérieurs 16 mm à 80 mm (selon référence)
  • Finitions disponibles : Lisse ou texturée (plusieurs niveaux selon référence)
  • Couleurs standard : Noir, gris et blanc (RAL disponibles sur demande)

Remarques
Les références dont la dimension du tube est exprimée en pouces (R) correspondent à des tubes de normes impériales. La finition de surface peut varier selon la référence. Couleurs RAL disponibles sur demande.

Conformité et mesures
RoHS : Conforme. UL94 : Non spécifié. IP : Non spécifié. Unité des mesures : Millimètres. Dessin (PDF) : disponible. Vidéo : disponible.

Tableau - Références et dimensions (Référence | Pour Tube (mm) | Epaisseur Tube (mm) | H (mm) | L (mm))
00700800620 | 16 | 1,00 à 2,00 | 7,50 | 12,00
00300400228 | 16 | 1,50 | 7,30 | 12,00
00300400229 | 18 | 1,50 | 8,80 | 11,50
00700800621 | 18 | 1,00 à 2,00 | 8,00 | 12,00
31000800300 | 18 | 1,00 à 2,00 | 9,00 | 24,00
00700800622 | 19 | 1,20 à 2,00 | 9,50 | 14,00
00300400230 | 20 | 1,50 | 10,00 | 15,50
00700800623 | 20 | 1,00 à 2,00 | 9,50 | 15,50
31000800301 | 20 | 1,00 à 2,00 | 10,00 | 24,00
00300410071 | 21,34 (R 1/2) | 2,65 | 10,65 | 20,00
00300400231 | 22 | 1,50 | 11,00 | 15,50
00700800624 | 22 | 1,00 à 1,50 | 10,50 | 15,50
00700800625 | 22 | 1,50 à 2,00 | 10,50 | 15,50
31000800302 | 22 | 1,00 à 2,00 | 11,00 | 24,00
00300400232 | 25 | 1,50 | 11,50 | 15,50
00700800626 | 25 | 1,00 à 2,00 | 10,50 | 15,50
31000800303 | 25 | 1,00 à 2,00 | 12,60 | 22,60
00300410072 | 26,70 (R 3/4) | 2,65 | 13,45 | 20,00
00700800627 | 27 | 1,00 à 2,00 | 13,50 | 15,50
00700800628 | 28 | 1,00 à 2,00 | 14,00 | 15,50
00300400233 | 28 | 1,50 | 14,00 | 14,50
00700800630 | 30 | 1,00 à 2,00 | 14,00 | 17,50
31000800304 | 30 | 1,00 à 2,00 | 15,00 | 24,00
00700800631 | 32 | 1,00 à 2,00 | 16,50 | 19,50
00300410073 | 33,40 (R 1) | 3,25 | 16,85 | 20,00
00700800632 | 34 | 1,20 à 2,50 | 17,00 | 19,50
00700800633 | 35 | 1,00 à 2,00 | 16,50 | 19,50
31000800305 | 35 | 1,00 à 2,00 | 17,50 | 24,00
00300400237 | 40 | 1,50 | 21,70 | 11,80
31000800306 | 40 | 1,00 à 2,00 | 20,00 | 24,00
00700800634 | 42 | 1,50 à 2,50 | 21,00 | 30,00
00300410074 | 42,4 (R 1·1/4) | 3,25 | 21,20 | 25,00
00700800635 | 44,50 | 1,20 à 2,00 | 22,00 | 30,00
00700800636 | 45 | 1,50 à 2,50 | 22,00 | 30,00
00700800637 | 48,40 | 1,50 à 2,50 | 24,20 | 30,00
00700800638 | 48,40 | 3,00 à 5,00 | 24,20 | 30,00
00300410075 | 48,26 (R 1·1/2) | 3,25 | 24,20 | 25,50
00700800639 | 50 | 1,50 à 2,50 | 25,00 | 30,00
31000800307 | 50 | 1,00 à 2,00 | 25,00 | 24,00
00700800640 | 51 | 1,20 à 2,50 | 25,50 | 30,00
00700800641 | 57,20 | 1,50 à 2,50 | 29,00 | 35,50
00300400697 | 60 | 1,50 | 30,00 | 39,40
00700800642 | 60 | 1,50 à 2,50 | 30,00 | 40,00
31000800308 | 60 | 1,00 à 2,00 | 30,00 | 24,00
00300410076 | 60,32 (R 2) | 3,65 | 30,15 | 25,00
00700800643 | 76,20 | 2,00 à 3,50 | 38,50 | 40,00
31000800309 | 80 | 1,00 à 3,00 | 23,00 | 19,00
31000800310 | 80 | 3,25 à 5,00 | 23,00 | 19,00

Caractéristiques techniques / spécifications
  • Modèle / dénomination commerciale : LGLR
  • Matériau : PEBD (polyéthylène basse densité)
  • Application : Embout / insert pour tubes ronds
  • Compatibilité : Tubes ronds, diamètres extérieurs 16 mm à 80 mm
  • Système de fixation : Ailettes pour meilleure tenue
  • Finitions : Lisse ou texturée selon référence
  • Couleurs standard : Noir, gris, blanc (RAL sur demande)
  • Conformité environnementale : RoHS conforme
  • Unités : Millimètres
  • Références disponibles : Voir tableau ci-dessus
