Filet rapporté pour mobilier VOR

Présentation

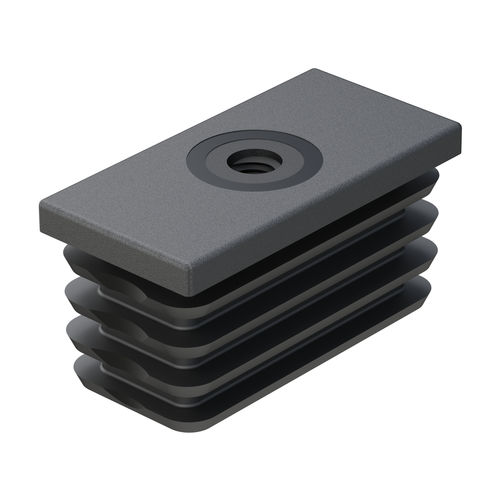

Les embouts filetés VOR pour tubes rectangulaires intègrent un filetage métrique formé en moule lors de l'injection, permettant l'ajout ultérieur d'éléments filetés tels que pieds réglables ou roulettes. Les embouts sont en PA6 (Polyamide 6) noir et disposent d'ailettes pour améliorer la tenue dans le tube. Compatibles avec sections de tube rectangulaire de 40×20 mm à 60×40 mm et épaisseurs de 1,00 à 3,00 mm selon référence.

Versions
Existe également en version carrée, famille VER.

Conformité et documents
Plan PDF : disponible
UL94 : non spécifié
IP : non spécifié
RoHS : conforme
Mesures exprimées en : millimètres
Vidéo : disponible montrant l'installation et l'utilisation

Tableau des références
Référence | Pour Tube | Epaisseur Tube | Filetage M (M) | L1 | L | H | Charge maximale (N)
00700800160 | 40 x 20 | 1,50 à 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800161 | 40 x 20 | 1,50 à 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800162 | 40 x 25 | 1,50 à 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800163 | 40 x 25 | 1,50 à 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800164 | 40 x 30 | 1,50 à 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800165 | 40 x 30 | 1,50 à 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800166 | 40 x 30 | 1,50 à 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800167 | 50 x 20 | 1,50 à 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800168 | 50 x 20 | 1,50 à 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800169 | 50 x 25 | 1,50 à 2,00 | M8 | 14,00 | 24,00 | 5,00 | 1962
00700800170 | 50 x 25 | 1,50 à 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800171 | 50 x 30 | 1,00 à 1,50 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800172 | 50 x 30 | 1,50 à 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800173 | 50 x 30 | 1,00 à 1,50 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800174 | 50 x 30 | 1,50 à 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800175 | 50 x 30 | 1,50 à 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800176 | 50 x 30 | 1,50 à 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800177 | 60 x 25 | 1,50 à 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800178 | 60 x 25 | 1,50 à 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800179 | 60 x 30 | 1,50 à 2,00 | M8 | 14,00 | 24,00 | 5,00 | 1962
00700800180 | 60 x 30 | 1,50 à 2,00 | M10 | 14,50 | 25,00 | 5,00 | 1962
00700800181 | 60 x 30 | 1,50 à 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800182 | 60 x 40 | 1,50 à 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800183 | 60 x 40 | 1,50 à 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800184 | 60 x 40 | 1,50 à 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962

Caractéristiques / spécifications techniques

• Modèle/famille : VOR
• Matériau : PA6 (Polyamide 6), noir
• Application : embouts pour tubes rectangulaires destinés à recevoir pieds réglables ou roulettes
• Sections compatibles : 40×20 mm à 60×40 mm (selon référence)
• Épaisseurs compatibles : généralement 1,00 à 3,00 mm (selon référence)
• Filetages disponibles : M8, M10, M12
• Dimensions types : L1 ≈ 14,00–14,50 mm; L ≈ 24,00–25,00 mm; H ≈ 5,00 mm
• Charge maximale indiquée : 1962 N (par référence listée)
• Conformité : RoHS
• Unités : millimètres
