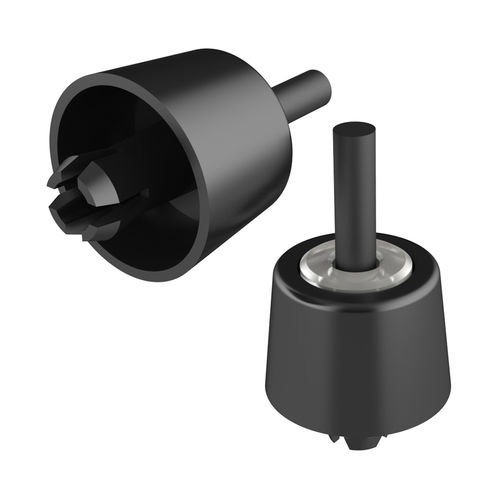

Bumper enfichable MGAA

pour mobilier

Description
Butée en forme de rivet destinée à la fixation rapide en panneaux. L'installation est simple : insérer la butée dans le trou du panneau puis frapper la tête ; les pattes se déploient et assurent la fixation. La pièce garantit une bonne tenue en présence de vibrations et apporte un isolement électrique ainsi qu'une résistance à la corrosion selon application.

Informations techniques et conformité
Drawing PDF : disponible
UL94 : V2
IP : non spécifié
RoHS : conforme
Mesures exprimées en : millimètres
Vidéo : disponible

Tableau des variantes
Référence | Taille trou panneau | Epaisseur du panneau | D | H | E
01300600010 | 6,00 | 0,80 à 2,00 | 12,00 | 4,30 | 5,25
01300600011 | 7,00 | 1,50 à 3,00 | 16,00 | 6,90 | 6,85
01300600012 | 7,70 | 0,90 à 1,50 | 16,00 | 12,50 | 8,00
01300600013 | 7,00 | 1,00 à 2,50 | 17,00 | 11,20 | 3,75
01300600014 | 7,70 | 0,80 à 4,00 | 21,00 | 15,80 | 6,65

Caractéristiques / spécifications techniques

• Marque : ISC Plastic Parts
• Modèle : MGAA
• Références disponibles : 01300600010, 01300600011, 01300600012, 01300600013, 01300600014
• Type : butée en forme de rivet pour fixation en panneaux
• Installation : insertion dans l'orifice puis percussion de la tête; les pattes s'ouvrent pour assurer la fixation
• Diamètre trou panneau et épaisseurs : voir tableau (mm)
• Dimensions D, H, E : voir tableau (mm)
• UL94 : V2
• RoHS : conforme
• Indice de protection (IP) : non renseigné
• Unités : millimètres
• Médias disponibles : dessin PDF, vidéo
