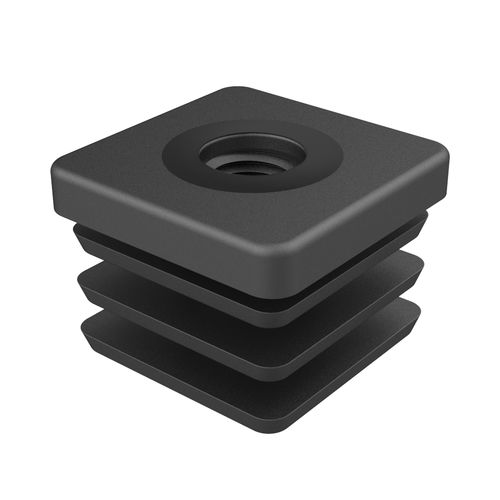

Filet rapporté pour mobilier VER

Description
Les inserts filetés VER pour tubes carrés intègrent une filetage métrique formé en injection directement dans le moule, permettant le montage direct de roulettes ou de pieds de nivellement sur les tubes carrés de mobilier.

Applications

• Point de fixation pour roulettes et pieds réglables sur meubles
• Fermeture d'extrémité et interface mécanique pour tubes carrés
• Montage en série ou retrofit pour tables, chaises et supports d'étagères

Matériau et conception

• Matériau : PA6 (Polyamide 6), couleur : noir
• Conception : ailerons (côtes) pour une rétention fiable à l'intérieur du tube
• Filetage métrique obtenu en moulage : M8, M10, M12
• Tailles externes de tube compatibles : de 20 x 20 mm à 50 x 50 mm
• Plage d'épaisseur de paroi : généralement 1,50–2,00 mm (certaines variantes 2,50–3,00 mm)

Documents et conformités

• Plan PDF : disponible (dessin 2D téléchargeable)
• Vidéo : vidéo produit disponible
• RoHS : conforme
• UL94 : non indiqué
• Indice IP : non indiqué
• Unités de mesure : millimètres

Tableau des références
Référence | Pour Tube | Epaisseur Tube | Rosca Métrique (M) | L1 | L | H | Charge maximale (N)
00700800550 | 20 x 20 | 1,50 à 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800551 | 20 x 20 | 1,50 à 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800552 | 22 x 22 | 1,50 à 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800553 | 22 x 22 | 1,50 à 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800554 | 25 x 25 | 1,50 à 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800555 | 25 x 25 | 1,50 à 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800556 | 25 x 25 | 1,50 à 2,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800557 | 30 x 30 | 1,50 à 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800558 | 30 x 30 | 2,50 à 3,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800559 | 30 x 30 | 1,50 à 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800560 | 30 x 30 | 2,50 à 3,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800561 | 30 x 30 | 1,50 à 2,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800562 | 30 x 30 | 2,50 à 3,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800563 | 32 x 32 | 1,50 à 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800564 | 32 x 32 | 1,50 à 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800565 | 32 x 32 | 1,50 à 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800566 | 34 x 34 | 1,50 à 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800567 | 34 x 34 | 1,50 à 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800568 | 34 x 34 | 1,50 à 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800569 | 35 x 35 | 1,50 à 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800570 | 35 x 35 | 1,50 à 2,00 | M10 | 14,50 | 24,80 | 5,00 | 1962
00700800571 | 35 x 35 | 1,50 à 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800572 | 38 x 38 | 1,50 à 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800573 | 38 x 38 | 1,50 à 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800574 | 38 x 38 | 1,50 à 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800575 | 40 x 40 | 1,50 à 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800576 | 40 x 40 | 2,50 à 3,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800577 | 40 x 40 | 1,50 à 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800578 | 40 x 40 | 2,50 à 3,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800579 | 40 x 40 | 1,50 à 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800580 | 40 x 40 | 2,50 à 3,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800581 | 45 x 45 | 1,50 à 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800582 | 45 x 45 | 1,50 à 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800583 | 45 x 45 | 1,50 à 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800584 | 50 x 50 | 1,50 à 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800585 | 50 x 50 | 2,50 à 3,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800586 | 50 x 50 | 1,50 à 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800587 | 50 x 50 | 2,50 à 3,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800588 | 50 x 50 | 1,50 à 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800589 | 50 x 50 | 2,50 à 3,00 | M12 | 14,50 | 24,00 | 5,00 | 1962

Caractéristiques techniques

• Brand: ISC Plastic Parts
• Série / modèle : VER
• Matériau : PA6 (Polyamide 6), noir
• Rétention : ailerons pour meilleur maintien dans le tube
• Tailles compatibles : 20 x 20 mm à 50 x 50 mm
• Epaisseur de paroi : 1,50–2,00 mm (certaines références 2,50–3,00 mm)
• Filetages disponibles : M8, M10, M12
• Dimensions typiques : L1 ≈ 14,50 mm; L ≈ 16,50–24,00 mm; H ≈ 5,00 mm
• Charge maximale indicative : 1962 N (selon variante)
• RoHS : conforme; UL94 et IP : non indiqués
• Unités : millimètres
