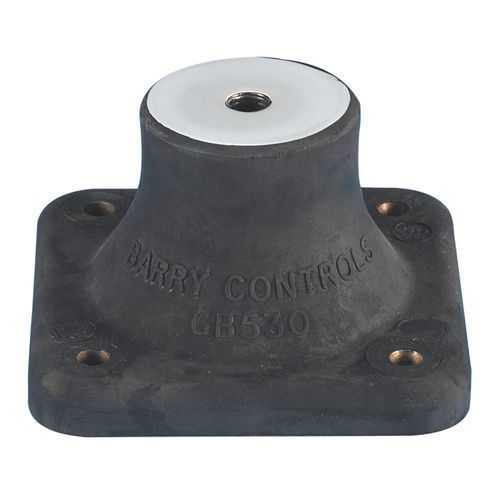

Support antivibratoire conique GB 530

en élastomèreen acierpour l'industrie navale

Vue d'ensemble
Silentbloc antivibration et amortisseur de chocs conçu pour les applications marines et conforme aux normes navales britanniques. La série GB 530 se compose d'un élément en élastomère collé à une plaque de base et d'un noyau fileté en acier. Une version non magnétique est disponible pour les applications nécessitant une faible signature magnétique.

Avantages

• Capacité de grande déflexion en cas de choc grâce à la géométrie conique
• Durée de service prolongée en conditions marines
• Basse fréquence naturelle axiale (~5 Hz) pour une isolation efficace
• Faible amplification à la résonance (exemple : 8 à 10)

Fonctions d'appui marine

• Maintien de la masse suspendue en l'absence de choc tout en offrant une isolation vibratoire et acoustique
• Limitation des forces et des déplacements transmis à des valeurs acceptables en cas de choc
• Retour de la masse suspendue à sa position initiale après choc

Caractéristiques / spécifications techniques

• Dénomination : série GB 530
• Configuration : conique
• Matériaux : noyau en acier, élément en élastomère (option non magnétique disponible)
• Applications : usage maritime (naval, normes UK)
• Particularité : isolation basse fréquence
• Charge statique : Min. : 7,5 daN — Max. : 600 daN
• Diamètre : 151 mm (5,945 in)
• Fréquence naturelle (axiale) : ~5 Hz
• Faible amplification à la résonance : valeur d'exemple 8 à 10
