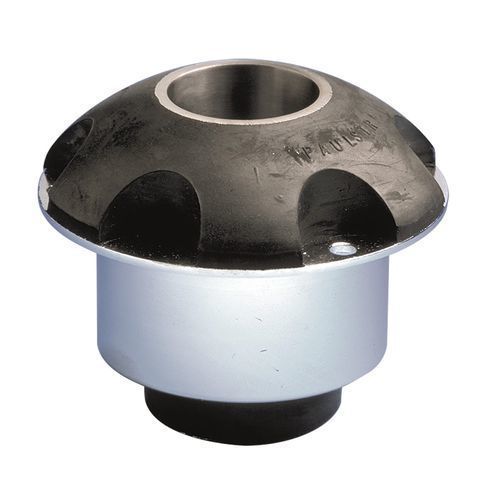

Support antivibratoire à bride S.C.

en métalen élastomèrepour appareil mobile

Présentation
La série S.C. est un support anti-vibration à bride qui isole les vibrations grâce à un élément annulaire en caoutchouc collé entre un tube intérieur et une enveloppe extérieure. L'enveloppe extérieure intègre une bride de fixation disponible en quatre variantes, adaptée aux applications industrielles et mobiles.

Avantages

• Gamme étendue : 3 duretés de caoutchouc réparties sur 20 types standards pour optimiser l'isolation en fonction de la charge et de la fréquence excitatrice.
• Conçu pour des installations mobiles et fixes avec une couverture d'utilisation complète.

Caractéristiques de conception

• Elasticité axiale environ quatre fois supérieure à l'élasticité radiale.
• Le caoutchouc travaille principalement en cisaillement.
• Amortissement progressif des chocs ou des surcharges accidentelles lorsqu'il est utilisé avec une grande rondelle métallique appuyant sur la coupole de caoutchouc.
• Peut être monté en assemblage de sécurité lorsqu'il est installé selon la forme recommandée (forme 1).
• L'enveloppe extérieure propose quatre variantes de bride pour s'adapter aux interfaces de fixation.

Spécifications

• Configuration : bride
• Matériau : métal, caoutchouc
• Charge statique : Max. 2,600 daN ; Min. 1 daN
• Diamètre : Max. 170 mm (6.693 in) ; Min. 20 mm (0.787 in)
• Types : 20 types standards ; Duretés du caoutchouc : 3 niveaux
• Bride de fixation : 4 variantes disponibles
