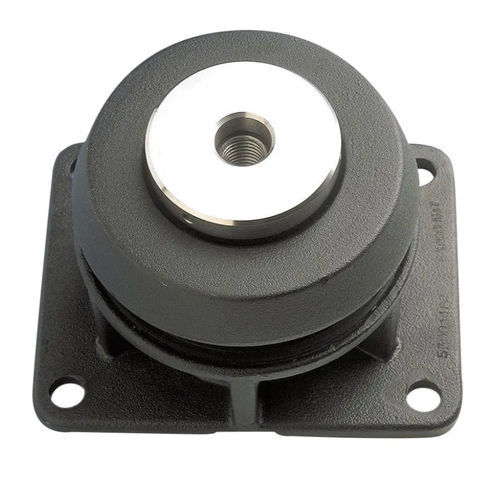

Support antivibratoire conique 90520

en élastomèrepour générateurpour applications lourdes

Description du produit
Silentbloc antivibration destiné à des moteurs lourds spécifiques. Ce support moteur est constitué d'un élément élastomère conique enfermé dans un ensemble en fonte. Une butée réglable intégrée limite les déplacements verticaux et latéraux en cas de choc. Ce support est proposé en quatre alternatives selon le type de fixation supérieure requise. Il peut être fourni avec ou sans système de nivellement et avec un trou fileté ou un goujon fileté.

Avantages

• Amélioration de l'isolation vibratoire et du confort acoustique
• Plage de température de service : -10 °C à +70 °C
• Deux versions disponibles
• Silentbloc adapté aux moteurs lourds

Applications et spécifications générales
Ce support est conçu pour suspendre des groupes électrogènes fixes ou mobiles nécessitant un niveau élevé d'isolation vibratoire et de protection contre les chocs. La charge par support varie de 600 kg à 2300 kg. Cette plage de charges est couverte par 5 variantes différentes (12 à 16) repérées par un marquage coloré.

Alternatives disponibles (fixation supérieure)

• 905201 : Sans système de nivellement - trou fileté M24 x 3.00
• 905202 : Système de nivellement intégré - trou fileté M24 x 3.00
• 905203 : Sans système de nivellement - goujon fileté M24 x 3.00
• 905206 : Système de nivellement intégré - goujon fileté M24 x 3.00

Caractéristiques techniques

• Configuration : conique
• Matériau : caoutchouc
• Applications : pour moteurs
• Charge statique : Max. : 2 300 daN ; Min. : 600 daN
• Diamètre : 96 mm (3,78 in)
• Charge par support (mentionnée ci‑dessus) : de 600 kg à 2300 kg
