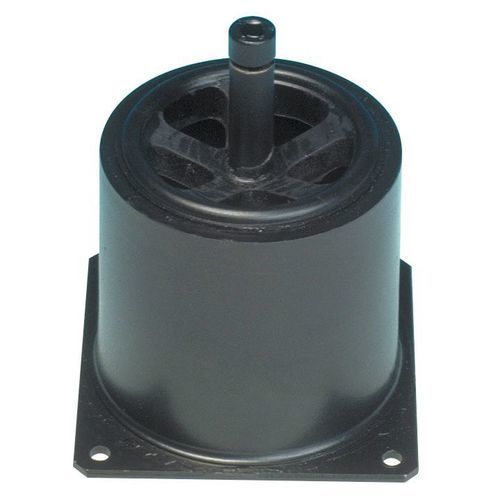

Support antivibratoire rond VIB HD 50

en plastiquepour piedsamortisseur de vibrations

Aperçu
La déflexion admissible (40–50 mm) de la masse suspendue par rapport à la base de montage limite la transmission des réactions lors d'épisodes de choc. Ce support assure une isolation vibratoire pour des charges vibratoires continues mais n'est pas conçu pour une protection efficace contre des chocs d'énergie élevée.

Description du produit
Fréquence naturelle (verticale et latérale) sous charge typique : 5–8 Hz. Déflexion maximale sous charge : verticale ±50 mm ; latérale ±45 mm. Hauteur au repos H ; sous charge nominale hauteur = H − 6 mm (déflexion sous charge = 6 mm). Les forces maximales correspondent à environ 10 fois la charge statique selon les conditions.

Caractéristiques

• Applications : montage de machines et isolation vibratoire
• Matériau : plastique
• Type : support antivibratoire / de positionnement
• Plage de diamètre : min. 105 mm (4 in) ; max. 135 mm (5 in)

Spécifications techniques

• Déflexion admissible de la masse suspendue vs base de montage : 40–50 mm
• Fréquence naturelle (verticale et latérale) sous charge : 5–8 Hz
• Déflexion maximale sous charge : verticale ±50 mm ; latérale ±45 mm
• Hauteur : H au repos ; H − 6 mm sous charge nominale (déflexion sous charge = 6 mm)
• Forces transitoires maximales : jusqu'à 10× la charge statique (approx., dépend de l'application)
