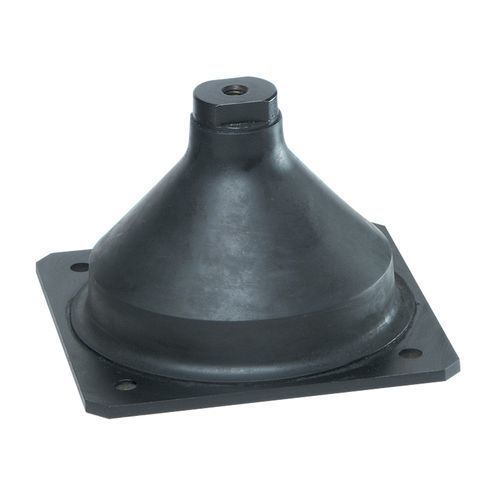

Support antivibratoire carré VIB HD 45

en élastomèrepour applications marinespour la marine

Aperçu
Gamme de supports anti-choc omnidirectionnels à grande déflexion avec plaque de base carrée et noyau taraudé sur la face supérieure. L'élastomère est du caoutchouc naturel développé spécifiquement pour les applications navales (autres matériaux disponibles sur demande). Les pièces métalliques sont protégées contre la corrosion pour les environnements marins.

Avantages

• Assure un niveau élevé d'isolation vibratoire et de protection contre les chocs pour les équipements embarqués.
• Haute résistance structurelle : correspond à une accélération continue de 10 g à la charge maximale.
• La gamme comprend 17 supports couvrant une large plage de charges de 15 kg à 1670 kg par support.
• Conforme aux dernières normes de choc navales américaines et européennes utilisées par les forces maritimes.
• Parties métalliques protégées contre la corrosion (résistant aux brouillards salins) pour une durabilité en milieu marin.

Montage / Utilisation
Conçus pour être sollicités en compression, ces supports doivent être installés sur une surface plane couvrant toute la surface de la plaque de base. La structure supportée se fixe au noyau central à l'aide d'une vis haute résistance M20. Pour des performances optimales, répartir uniformément la charge entre les supports. Pour les équipements suspendus de grande hauteur, ces supports peuvent servir d'éléments stabilisateurs et ne doivent être fixés à l'équipement qu'après stabilisation des supports de base. Ne sont pas conçus pour supporter une charge permanente en cisaillement ou en traction. Toutes les liaisons avec l'équipement suspendu doivent être flexibles et capables d'accepter de grandes déplacements pour permettre le bon fonctionnement de la suspension.

Spécifications techniques

• Configuration : carrée
• Matériau : caoutchouc (élastomère en caoutchouc naturel ; autres matériaux sur demande)
• Autres caractéristiques : noyau taraudé (face supérieure)
• Charge statique : Max. : 1 670 daN ; Min. : 15 daN
• Diamètre : Max. : 116 mm (4,567 in) ; Min. : 37 mm (1,457 in)
• Gamme : 17 supports couvrant de 15 kg à 1670 kg par support
• Conçu pour des sollicitations en compression ; pas pour charges permanentes en cisaillement ou traction
• Pièces métalliques : protégées contre la corrosion (résistant au brouillard salin)
