Support antivibratoire carré STABIFLEX
en acieren aluminium massifen élastomère

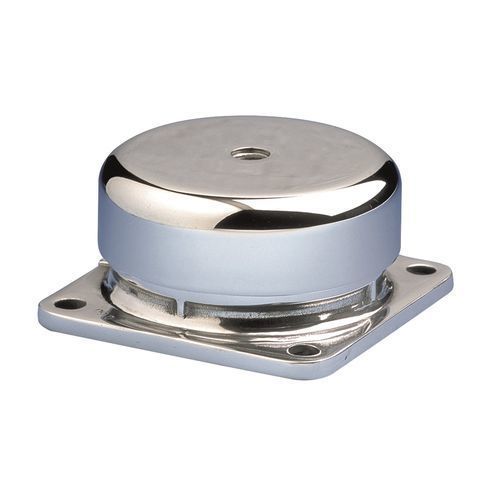

Support antivibratoire carré - STABIFLEX - Hutchinson Precision Sealing Systems - en acier / en aluminium massif / en élastomère
Support antivibratoire carré - STABIFLEX - Hutchinson Precision Sealing Systems - en acier / en aluminium massif / en élastomère
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Hutchinson Precision Sealing Systems

Caractéristiques

Forme
carré
Matériau
en acier, en aluminium massif, en élastomère, de cordon, métallique
Applications
pour engin
Autres caractéristiques
amortisseur, fileté, basse fréquence, amortisseur de vibrations
Capacité de charge statique

Max: 18 000 N

Min: 100 N

Diamètre

Max: 133 mm
(5,236 in)

Min: 69 mm
(2,717 in)

Description

Présentation
  • Fréquence naturelle : 6 à 11 Hz
  • Le support STABIFLEX comprend une partie conique en caoutchouc vulcanisée entre des éléments métalliques intérieur et extérieur


Conception et construction
  • Axe central en acier avec trou fileté
  • Base en aluminium carrée (quatre trous) ou en losange (deux trous) avec trou de passage
  • Caoutchouc naturel collé avec bourrelet antidérapant
  • Coupelle de protection pour le caoutchouc et répartition de la charge


Avantages
  • Peut être posé directement au sol avec les supports de la machine
  • Fixation rapide
  • Déplacement aisé des machines suspendues
  • Caoutchouc protégé contre les liquides agressifs
  • Gamme étendue : 3 duretés de caoutchouc et cinq variantes pour optimiser le support selon la charge et la fréquence excitatrice
  • Peut être utilisé avec une rondelle anti-rebond


Spécifications (extrait)
  • Rigidité axiale deux à trois fois supérieure à la rigidité radiale
  • Le caoutchouc travaille en cisaillement/compression
  • Amortissement progressif contre les chocs ou les surcharges accidentelles
  • Antidérapant (pose possible directement au sol)


Recommandations
  • Pour ne pas altérer les performances de l'ensemble d'isolation, toutes les liaisons externes doivent rester flexibles
  • Les supports STABIFLEX doivent être installés de façon que l'entrée des vibrations soit de direction axiale


Caractéristiques techniques
  • Configuration : carrée
  • Matériaux : métal, caoutchouc, bourrelet
  • Applications : fixation de machines / isolation vibratoire des machines
  • Autres caractéristiques : axe central fileté
  • Charge statique : Max. : 1 800 daN ; Min. : 10 daN
  • Diamètres disponibles : 69 mm, 84 mm, 100 mm, 133 mm (2.717 in, 3.307 in, 3.937 in, 5.236 in)
  • Plage de fréquence naturelle : 6 à 11 Hz
