Support antivibratoire conique VIBMAR
en élastomèreen caoutchouc siliconeen élastomère

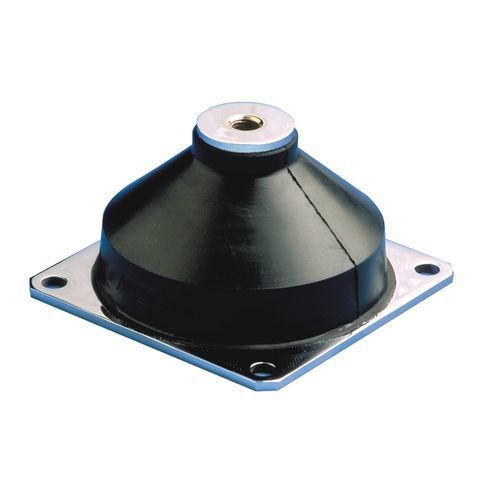

Support antivibratoire conique - VIBMAR - Hutchinson Precision Sealing Systems - en élastomère / en caoutchouc silicone / en élastomère
Support antivibratoire conique - VIBMAR - Hutchinson Precision Sealing Systems - en élastomère / en caoutchouc silicone / en élastomère
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Hutchinson Precision Sealing Systems

Caractéristiques

Forme
conique
Matériau
en élastomère, en caoutchouc silicone, en élastomère, en acier
Applications
pour équipement électronique, marin, pour générateur
Autres caractéristiques
basse fréquence, amortisseur à ressort, amortisseur, amortisseur de vibrations, fileté
Capacité de charge statique

Max: 13 000 N

Min: 100 N

Diamètre

Max: 200 mm
(7,874 in)

Min: 84 mm
(3,307 in)

Description

Description
La série VIBMAR comporte une plaque de base avec deux ou quatre trous de montage et une âme filetée en acier. L'élastomère est lié à l'acier. Les versions E1N104 et E1N106 comportent un ressort conique intégré dans le caoutchouc. La protection environnementale est assurée par la peinture des pièces métalliques et par le revêtement de l'élastomère avec un composé résistant à l'ozone.

Avantages
  • Conçu pour protéger des baies électriques ou électroniques et des groupes électrogènes marins ou de transport routier (embarqués ou non)
  • La forme conique permet d'absorber de forts déplacements et d'atténuer efficacement les chocs


Performances / Spécifications
  • Fréquence naturelle : axial 8 à 12 Hz ; radial 6 à 10 Hz
  • Excitation maximale admissible à la fréquence naturelle : ± 1,25 mm
  • Course axiale maximale pour chocs : 30 mm
  • Facteur d'amplification en résonance : < 6 (< 4 pour versions en caoutchouc silicone)
  • Résistance structurelle : acceleration continue correspondant à 3 g en charge maximale
  • Température d'utilisation : -30°C à +100°C ; -54°C à +150°C pour versions en silicone


Applications
  • Protection de baies électriques et électroniques
  • Groupes électrogènes marins et groupes électrogènes pour transport routier (embarqués ou non)


Caractéristiques techniques
  • Configuration : conique
  • Matériaux : acier ; caoutchouc ; élastomère ; caoutchouc silicone (versions)
  • Applications : naval ; baies électriques/électroniques ; groupes électrogènes
  • Autres caractéristiques : amortisseurs basse fréquence, multi-axes, forme conique pour grands déplacements
  • Charge statique : Min. 10 daN ; Max. 1 300 daN
  • Diamètre : 84 mm, 152 mm, 200 mm
  • Fréquence naturelle (axial) : 8 à 12 Hz ; (radial) : 6 à 10 Hz
  • Excitation maximale admissible à la fréquence naturelle : ± 1,25 mm
  • Course axiale maximale pour chocs : 30 mm
  • Facteur d'amplification en résonance : < 6 (< 4 pour versions silicone)
  • Température d'utilisation : -30°C à +100°C (-54°C à +150°C pour versions silicone)
