Support antivibratoire carré EVIDGOM®

métalliqueen élastomèreen élastomère

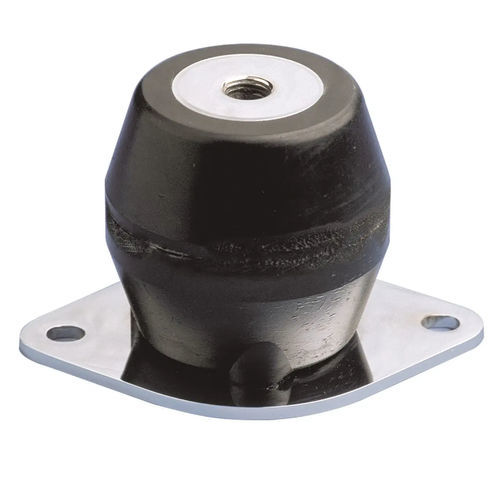

AperçuSupport flexible offrant un grand débattement et une bonne atténuation. Le montage EVIDGOM® est formé de deux membranes coniques épaisses, assemblées à leur base pour créer un support fortement élastique. Trois variantes sont disponibles :

• EVIDGOM® tout caoutchouc
• EVIDGOM® avec fixation collée
• EVIDGOM® avec plaque de montage losange ou carrée (plaque de fixation fournie en kit séparé)

Avantages

• La courbe charge/déflexion présente un point d'inflexion permettant de concevoir une suspension avec une sous-tangente supérieure à la flèche statique
• L'élastomère utilisé apporte un amortissement intrinsèque et une capacité d'absorption d'énergie supérieure à celle des ressorts métalliques

Caractéristiques de conception

• Très grande élasticité axiale
• Fréquence propre très basse (quelques Hertz)
• Tampon progressif contre les chocs et les surcharges accidentelles

Caractéristiques / spécifications techniques

• Configuration : carré
• Matériaux : métal, caoutchouc, élastomère
• Autres caractéristiques : basse fréquence
• Charge statique : Max. : 14 000 daN ; Min. : 0 daN
• Diamètre : Max. : 350 mm (13,78 in) ; Min. : 34 mm (1,339 in)
