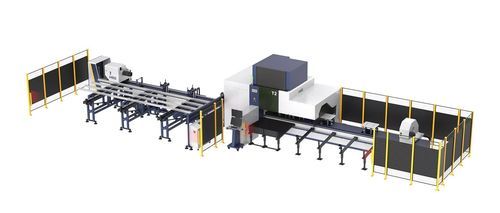

Machine de découpe laser T series

rotativepour métalde tubes

Présentation
La série T de HSG est une solution d'automatisation pour la découpe laser de tubes métalliques, conçue pour offrir des traitements fiables, efficaces et économiques. Puissances laser typiques : 3000W–6000W.

Conçu au Japon
Développée au Global R&D Center de HSG à Kanagawa, Tokyo, la série intègre des innovations en optique laser et une interface opérateur intuitive pour soutenir la performance de production.

Capacité et variantes à 3 mandrins
La conception à trois mandrins augmente la capacité de charge et permet le coupe à queue courte. Variantes disponibles : T2 (Φ20–240 mm) et T3 (Φ40–350 mm), couvrant un large éventail de tubes moyens à plus grands.

Chargement et déchargement pleine longueur
Les mandrins creux permettent le passage de tubes plein pour le chargement/déchargement automatisé. Les longueurs de traitement automatiques peuvent atteindre jusqu'à 6 m.

Découpe à zéro restant
Le mouvement avant/arrière du mandrin ajuste automatiquement la position du tube pour atteindre zéro résidu, maximisant l'utilisation du matériau et réduisant les coûts matières.

Supports de suivi indépendants
Le lit de chargement (7 m) et le lit de déchargement (6 m) sont équipés chacun de quatre supports de suivi servo indépendants, fournissant un appui robuste pendant la coupe par rotation pour une précision et une stabilité accrues.

Détection photoélectrique de chargement
La détection photoélectrique avancée identifie taille, forme et position de chaque tube, permettant un serrage précis par le mandrin et des ajustements en temps réel pour un traitement stable et automatisé.

Structure des mandrins avant et arrière
La disposition durable double avant et simple arrière offre un serrage et un support complets, améliorant la capacité de charge et la précision de coupe.

Système de découpe HSG-X10000
Équipée du système de découpe bus HSG-X10000, la solution comprend plusieurs fonctions auxiliaires adaptées aux applications tubulaires et une interface conviviale pour améliorer l'efficacité de production et la qualité de traitement.

Caractéristiques / spécifications techniques

• Série T (général) : Puissance laser 3000W–6000W ; prise en charge de tubes ronds et carrés ; conception 3 mandrins ; chargement/déchargement jusqu'à 6 m ; mandrins creux ; détection photoélectrique ; supports de suivi servo indépendants.
• T2 : Puissance 3–6 kW ; plage diamètre rond Φ20–240 mm ; capacité tube carré 20×20 mm – 240×240 mm ; poids tube unique max 300 kg ; vitesse mandrin 100 rpm ; vitesse de liaison max 100 m/min ; accélération max 1.0 G.
• T3 : Puissance 3–6 kW ; plage diamètre rond Φ40–350 mm ; capacité tube carré 40×40 mm – 350×350 mm ; poids tube unique max 600 kg ; vitesse mandrin 80 rpm ; vitesse de liaison max 80 m/min ; accélération max 0.8 G.
