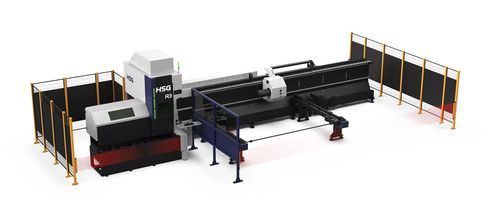

Machine de découpe laser R3

pour métalde profilésde tubes

Présentation
La R3 est une machine de découpe laser destinée au traitement de tubes et profils de taille moyenne. Elle couvre une plage de puissance laser de 3000W à 20000W et permet le traitement de tubes ronds et carrés ainsi que de profils ouverts.

Fonctions principales

• Mandrins à course complète : permettent d'usiner des tubes sur toute la plage de serrage de 40 mm à 360 mm sans réoutillage.
• Traitement rapide des profils ouverts : équipée de pinces profilées standard pour découper facilement cornières, profils en U et profils en H.
• Chargement et déchargement automatiques : automatisation pour raccourcir les temps de préparation, améliorer la sécurité opérationnelle et réduire les coûts de main-d'œuvre.
• Système de support de suivi de tube robuste : offre un support complet pour le traitement des tubes lourds et améliore la précision.
• Système d'exploitation intelligent HSG (HSG Intelligent Bus Operating System) : assistance complète aux applications de traitement des tuyaux, base de données professionnelle de procédés de coupe et simplification des flux de travail.

Options et variantes

• Longueurs de tube en option : 6,5 m ou 12 m.
• Capacité de chargement à tube unique en option : 600 kg ou 1000 kg (selon configuration).
• Prise en charge de plusieurs modèles/variantes pour répondre à divers besoins de traitement.

Avantages opérationnels

• Flexibilité de serrage large (Ø40–Ø360 mm / □40×40–□360×360 mm) sans besoin de réoutillage.
• Conception modulaire et options diverses pour adaptation à différents gabarits et charges.
• Automatisation du chargement/déchargement pour gain de productivité et sécurité accrue.

Caractéristiques / spécifications techniques

• Modèles et paramètres principaux : R3R – Puissance source laser : 3000W–20000W; Précision de positionnement axe X/Y : ±0.03mm/m; Diamètre tube rond : Ø40–Ø360mm; Diamètre tube carré : □40×40–□360×360mm; Poids de chargement maximum d'un tube ≈ 600kg.
• Modèles et paramètres principaux (variante) : R3R-120 – Puissance source laser : 3000W–20000W; Précision de positionnement axe X/Y : ±0.05mm/m; Diamètre tube rond : Ø40–Ø360mm; Diamètre tube carré : □40×40–□360×360mm; Poids de chargement maximum d'un tube : 1200kg.
