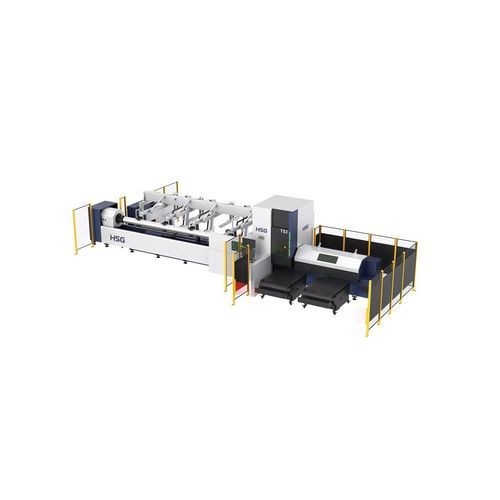

Machine de découpe laser TS2

laser à fibrepour acierde profilés

Résumé
TS2 est une machine de découpe laser fibre pour tubes et profilés, conçue pour une découpe précise et productive en environnement industriel. Plage de puissance standard : 3000W–6000W.

Découpe rapide

• Vitesse de liaison maximale : 140 m/min ; accélération : 1,4G ; vitesse de rotation du mandrin : jusqu'à 140 r/min.
• Cinématique haute vitesse et contrôle de mouvement optimisé pour réduire les temps de cycle.

Mandrin dynamique

• Deux mandrins numériques intelligents en standard pour un serrage stable.
• Identification automatique du diamètre et ajustement de la pression d'air et de la force de serrage en 2 secondes.
• Mandrin arrière équipé d'aspiration air/poussière pour maintenir la pièce et la zone de travail propres.

Capacité de traitement multi-tubes et profils

• Configuration standard : deux pinces pour tubes et profilés.
• Charge maximale par tube : ≤ 300 kg.
• Plage pour tubes ronds : Ø12–Ø273 mm ; tubes carrés : 12×12–220×220 mm.
• Prend en charge des profilés tels que acier de canal, acier d'angle et poutres en I.

Technologie de biseau 3D HSG (option)
Tête de biseau HSG-LA4 optionnelle pour coupes en biseau complexes (0–45°) et usinage 3D.

Déchargement dynamique

• Ajustement intelligent de la position selon la longueur de la pièce avec planche à rabat de suivi et deux roues concaves pour un support stable pendant la découpe.

Chargement automatique efficace (option)
Chargement entièrement automatique en option, temps de chargement possible : dès 25 secondes pour améliorer la productivité.

Support dynamique
Supports de suivi asservis, indépendants et très sensibles pour assurer une alimentation stable et améliorer la précision de coupe.

Système d'exploitation HSG-X
Interface bus claire affichant les données de coupe en temps réel et centralisant les fonctions clés pour simplifier l'exploitation et réduire la formation des utilisateurs.

Coupe + Perçage + Taraudage (option)
Solution intégrée optionnelle combinant coupe laser, perçage hot-melt et taraudage pour un usinage en une seule étape afin de réduire les opérations et économiser la main-d'œuvre.

Détection interne de la ligne de soudure (option)
Système optionnel identifiant précisément les soudures internes pour éviter les erreurs liées à la rouille ou au polissage externe et réduire le taux de rebut.

Caractéristiques / spécifications techniques

• Modèles : TS2, TS2-90.
• Puissance laser : 3000W–6000W.
• Découpe tube rond : Ø12–Ø273 mm.
• Découpe tube carré : □12×12–□220×220 mm.
• Plage de longueur : TS2 : 1 m–6,5 m ; TS2-90 : 1 m–9,2 m.
• Longueurs de déchargement : TS2 : 3 m / 4,5 m ; TS2-90 : 4,5 m / 6,5 m.
• Accélération : 1,4G ; Vitesse de liaison maximale : 140 m/min ; Vitesse de rotation mandrin : jusqu'à 140 r/min.
• Charge maximale par tube : 300 kg.
• Options : tête HSG-LA4 (biseau 0–45°), chargement automatique (≈25 s), fonction 3-en-1, détection interne de soudure.
