Machine de découpe laser à fibre TL730S

pour métalde tubesCNC

Nom du produit

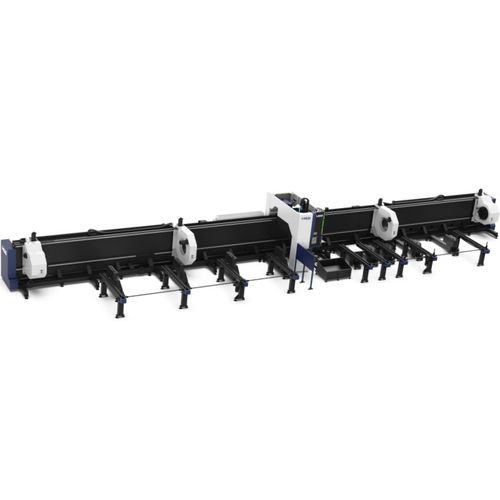

TLS TL730S Machine laser de découpe et de chanfreinage pour tubes, course complète 4+1

Aperçu
Le TLS TL730S est une machine laser à fibre à course complète conçue pour le chanfreinage précis et l'usinage de tubes lourds. Elle accepte des puissances laser de 12000W à 20000W, intègre des systèmes de mandrins avancés et un contrôle en boucle fermée pour garantir la stabilité du processus, une grande précision de positionnement et un serrage adaptatif pour divers profils et diamètres de tubes.

Principales caractéristiques

• Structure innovante 4+1 de mandrins : les mandrins C3 et C4 combinés fournissent un double appui ; serrage en 4 points dans la zone de chargement pour augmenter la capacité portante ; serrage en 2 points près de la zone de coupe pour préserver la précision de coupe.
• Mandrin numérique intelligent : communication en temps réel entre le mandrin et le CNC pour un contrôle complet en boucle fermée incluant détection de l'état des mâchoires, mesure du diamètre du tube et ajustement adaptatif de la force de serrage.
• Capacité de chanfreinage : tête de coupe de chanfreinage dédiée capable de réaliser des chanfreins de 0° à 45° et un formage en un seul passage pour réduire les opérations en aval.
• Capacité maximale pour tubes lourds : tubes ronds Φ120–Φ715 mm, tubes carrés 120×120–500×500 mm, longueur maximale du tube 16 m, poids par tube jusqu'à 4000 kg.

Remarques supplémentaires
Options de puissance laser disponibles : 12000W–20000W. Les médias produit peuvent inclure images et vidéo de démonstration montrant le TLS TL730S en fonctionnement et ses applications typiques.

Caractéristiques techniques

• Modèle : TL730S
• Puissance laser : 12000W–20000W
• Précision de positionnement X/Y : ±0,1 mm/m
• Capacité de coupe (tube rond) : Φ120–Φ715 mm
• Capacité de coupe (tube carré) : 120×120–500×500 mm
• Poids maximal par tube : 4000 kg
