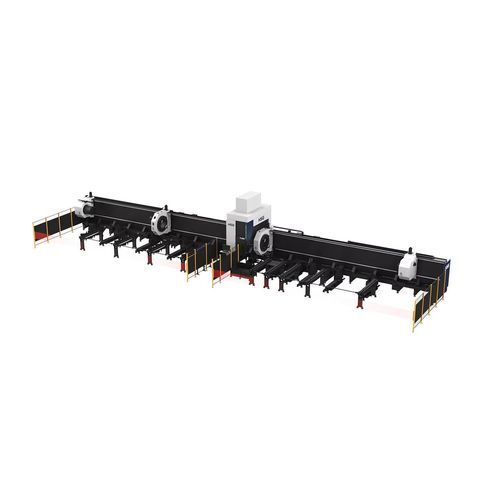

Machine de découpe laser à fibre TL660

pour métalde profilésde tubes

Présentation
HSG Laser présente la machine de découpe laser à fibres pour tubes TL à quatre mandrins, conçue pour assurer une découpe stable de tubes lourds, grands et longs. Plage de puissance : 6000W–20000W.

Structure à quatre mandrins

• Mandrins pneumatiques pour charges lourdes assurant un serrage stable
• Diamètre de serrage maximal : 660 mm (tube rond)
• Capacité de charge d'un seul tube : 3000 kg

Système de chargement et de déchargement automatique
Le système automatique permet de manipuler des tubes lourds sans arrêt de la machine, réduisant les temps improductifs et les risques liés à la manutention.

Système de commande HSG-X (bus)
HSG-X, système de commande en bus développé par HSG Laser, simplifie l'exploitation et améliore l'efficacité.

• Écran tactile 21,5 pouces avec interface concise
• Surveillance en temps réel des composants clés avec alertes précoces
• Détection de déviation de tube en option
• Génération d'un rapport de traitement en un clic

Technologie d'épissage de tubes
La commande propose plus de 50 modèles d'épissage pour faciliter le soudage et l'assemblage en aval.

• Épissage mâle/femelle pour extrémités de tube carré
• Épissage en arc à 90°
• Épissage en T pour tube rond
• Épissage pour trous traversants
• Épissage à 45° pour hexagones
• Épissage pour fer d'angle et profilés en U

Découpe avec résidus courts
La configuration à quatre mandrins permet le mode de coupe inversée pour obtenir des résidus courts et optimiser l'utilisation des matériaux.

Technologie de redémarrage après coupure
Les servomoteurs importés avec encodeurs absolus autorisent la reprise de coupe après coupure de courant sans perte de positionnement.

Caractéristiques / spécifications techniques

• Modèle : TL660
• Puissance : 6000W–20000W
• Précision de positionnement X/Y : ±0.1 mm/m
• Capacité coupe tube rond : Ø80–Ø660 mm
• Capacité coupe tube carré : 80×80–450×450 mm
• Capacité de charge d'un tube : 3000 kg
