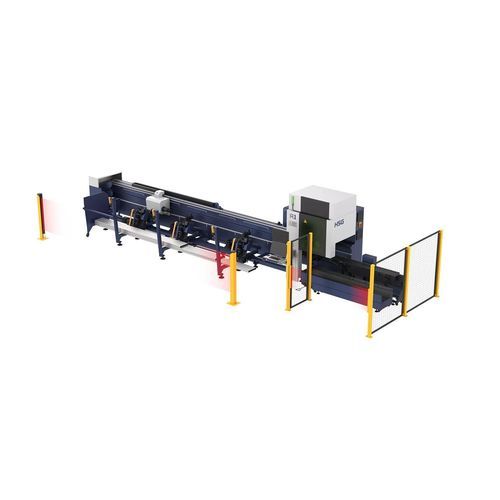

Machine de découpe laser R1

pour métalde tubesavec logiciel de commande

Présentation

• R1 est une machine de découpe laser à haute vitesse pour petits diamètres, conçue pour la découpe rapide et précise de tubes ronds et carrés de petit diamètre.
• Plage de puissance laser : 1500–6000 W.

Capacités clés

• Diamètre minimum pour tube rond : 8 mm.
• Longueur minimale d'arête pour tube carré : 8 mm.
• Vitesse d'avance du mandrin : 150 m/min.
• Vitesse de rotation du mandrin : 150 r/min.
• Accélération du mandrin : 1,5 G.
• Conçue pour augmenter le débit de production et réduire les délais.

Chargement multimode efficace

• Compatible avec des racks automatiques permettant un chargement du matériau en ~20 s.
• Les racks automatiques peuvent supporter des tubes Ø20–Ø120 mm et des longueurs de 4,0–6,5 m.
• Le rack automatique est également compatible avec un mode de chargement semi-automatique un par un.

Mandrin sautant pour résidus courts

• Le saut de mandrin standard (actionnée par vérin) raccourcit les longueurs de queue importantes grâce au repositionnement du mandrin.
• Le mode de saut permet un découpage haute précision de tubes longs par déplacement contrôlé du mandrin.
• Option : saut de mandrin servo pour des sauts plus précis et efficaces.

Support de suivi pour haute précision

• Le lit de la machine intègre un support de suivi servo hautement sensible et indépendant afin d'assurer une force d'appui suffisante lors de la découpe en rotation et de garantir la précision de coupe.

Système d'exploitation bus intelligent

• Comprend des fonctions auxiliaires pour répondre à diverses exigences de traitement des tubes.
• Équipée d'un logiciel d'imbrication professionnel pour une gestion efficace de l'avancement de la production et des calculs de coûts.

Paramètres techniques (résumé)
Modèle | Puissance | Précision positionnement X/Y | Capacité coupe (rond) | Capacité coupe (carré) | Poids approximatif par tube
R1 | 1500–6000 W | ±0,05 mm/m | Φ8–Φ120 mm | 8×8–120×120 mm | ≈80 kg
R1R | 1500–6000 W | ±0,05 mm/m | Φ8–Φ120 mm | 8×8–120×120 mm | ≈80 kg

Remarques

• L'aspect de la machine, les paramètres techniques et les descriptions fonctionnelles proviennent de données de laboratoire interne ; les résultats réels dépendent de la machine et des conditions d'essai.

Caractéristiques / spécifications techniques

• Modèle : R1 (variante : R1R)
• Puissance laser : 1500–6000 W
• Précision positionnement X/Y : ±0,05 mm/m
• Capacité tubes ronds : Φ8–Φ120 mm
• Capacité tubes carrés : 8×8–120×120 mm
• Poids de chargement approximatif par tube : ≈80 kg
• Diamètre minimum tube rond : 8 mm
• Longueur minimale d'arête tube carré : 8 mm
• Vitesse d'avance du mandrin : 150 m/min
• Vitesse de rotation du mandrin : 150 r/min
• Accélération du mandrin : 1,5 G
• Racks automatiques : Ø20–Ø120 mm, longueurs 4,0–6,5 m ; temps de chargement ≈20 s ; mode semi-automatique un par un pris en charge
• Fonctionnalités : saut de mandrin par vérin pour résidus courts, saut de mandrin servo (option), support de suivi servo indépendant, logiciel d'imbrication professionnel (OS bus intelligent)
