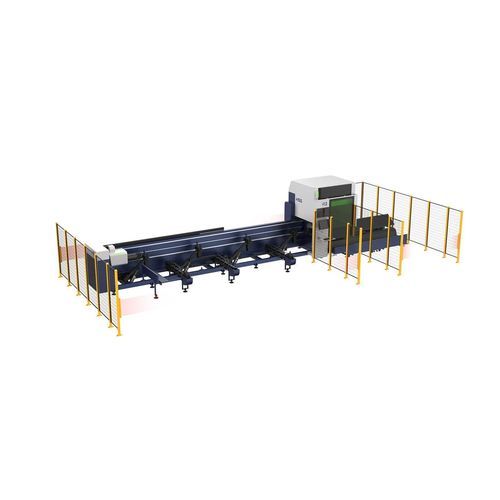

Machine de découpe laser à fibre R2

pour métalde tubesà chargement/déchargement automatisé

Présentation
R2 est une machine de coupe laser fibre à double mandrin conçue pour la découpe stable et précise de tubes de petite et moyenne taille. Puissance laser disponible : 3000W–6000W. Machine destinée à une production efficiente et à faible gaspillage avec options d'automatisation modulaires.

Structure de lit en charpente triangulaire
Le R2 adopte une structure de lit en charpente triangulaire qui augmente la masse et la rigidité de l'ensemble, garantissant des coupes stables et précises lors des phases d'accélération et de décélération rapides.

Mandrins professionnels et protection
Équipée de mandrins professionnels doubles et d'un système de protection anti-brûlure double : écran thermique en cuivre et capot anti-poussière en acier inoxydable pour résister à la chaleur et prolonger la durée de vie des mandrins.

Système de suivi (optionnel)
Un support servo de suivi optionnel se synchronise avec la rotation du tube, utile notamment pour la coupe de tubes plats, maintenant le tube stable sans vacillement pour des coupes régulières.

Chuck sautant et coupe sans queue (optionnel)
Prend en charge la coupe par saut de mandrin avant et la coupe sans queue en option pour réduire les déchets de matériau et diminuer les coûts de production.

Système de chargement WindTech (optionnel)
Lorsque le chargement multi-tubes est combiné avec la fonction coupe sans queue, le système passe en mode WindTech, réduisant le temps de chargement et améliorant l'efficacité globale (temps de chargement d'un tube ≈ 14 s selon configuration).

Options & points forts

• Double mandrins (standard)
• Protection anti-brûlure double : écran thermique cuivre + capot anti-poussière inox
• Support servo de suivi en option pour coupe de tubes plats en rotation
• Coupe par saut de mandrin avant et coupe sans queue en option pour réduire les déchets
• Système de chargement WindTech multi-tubes avec intégration zero-tail (optionnel)

Caractéristiques techniques

• Modèle : R2
• Puissance : 3000W–6000W
• Précision positionnement X/Y : ±0.05 mm/m
• Diamètre tube rond : Φ12–Φ240 mm
• Dimensions tube carré : 12×12 – 240×240 mm
• Poids max. par tube chargé : 300 kg
