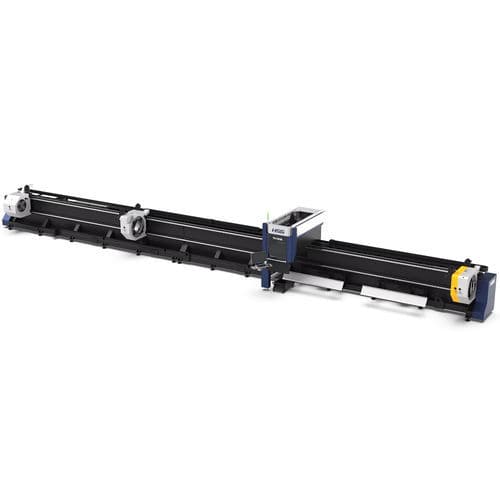

Machine de découpe laser à fibre TX5R

pour acierde tubesavec logiciel de paramétrage

Présentation
Le TX5R est une machine de découpe laser à fibre pour tubes, proposée avec des puissances laser de 6000W à 20000W. Conçue pour le traitement de tubes de grand diamètre, de profilés lourds et de longueurs jusqu'à 12000 mm.

Châssis à suspension latérale
Le châssis latéral abaisse le centre de gravité pour faciliter la manutention, améliorer l'accès opérateur et simplifier le chargement des tubes longs ou lourds.

Technologie de serrage 3+1 double-mandrins
La conception intégrée 3+1 (C3 + C4) fait tourner et déplacer les mandrins de manière synchrone, assurant serrage et support simultanés pour éliminer le zéro‑queue, renforcer la stabilité et réduire les déchets matériaux.

Support suiveur servo indépendant
Des supports suiveurs entraînés par servomoteur fournissent un appui continu pendant la découpe pour maintenir la concentricité et la précision sur les pièces lourdes ou longues.

Plaque de support suiveuse comme dispositif de déchargement
La plaque de support sert également de système de déchargement, compatible avec une large gamme de diamètres pour faciliter la chute et la manutention sécurisées des tubes.

Découpe en biseau (option)
Tête de biseautage optionnelle pour réalisations de biseaux 0–45° destinés à la préparation de joints soudés.

Système de commande
Système bus HSG-X10000 : contrôle intégré couvrant les opérations usuelles sur tubes, base de données de procédés et fonctions d’assistance pour une programmation simplifiée et des résultats reproductibles.

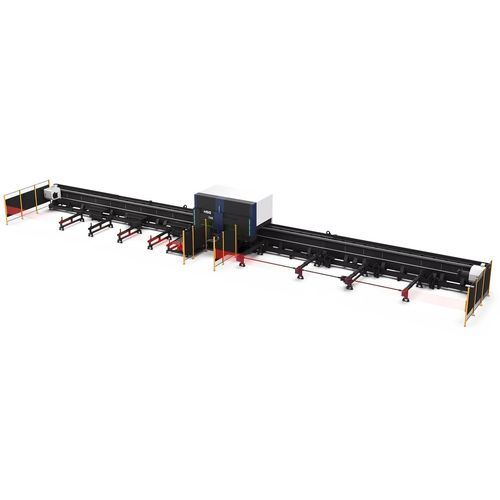

Chargement, déchargement et automatisation

• Chargeur automatique multi-tubes pour la manipulation simultanée de tubes lourds
• Déchargement automatique (plaque suiveuse ou tables à double basculement) pour protéger les pièces et accélérer le cycle

Capacité pour tubes et profilés lourds
Diamètre tube rond : Φ50–Φ510 mm. Tube carré : 50×50–500×500 mm. Charge maximale par tube : 2000 kg. Longueur maximale des tubes : 12000 mm. Prise en charge de profilés comme cornières et poutres en I.

Caractéristiques / spécifications techniques

• Modèle : TX5R
• Puissance laser : 6000W–20000W
• Capacité tube rond : Φ50–Φ510 mm
• Capacité tube carré : 50×50–500×500 mm
• Vitesse de mandrin : 40 r/min
• Vitesse de liaison maxi : 60 m/min
• Accélération : 0.3G
• Capacité de chargement maxi (unitaire) : 2000 kg
• Découpe biseautée optionnelle : 0–45°
• Système de commande : HSG-X10000 Bus System
